  1. #151
    Avatar de dakaha
    dakaha está desconectado Miembro del foro
    Fecha de ingreso
    oct 2009
    Ubicación
    MEXICALI BAJA CALIFORNIA
    Mensajes
    1

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    HOLA COLEGAS SOY NUEVO EN ESTE FORO ME GUSTA EL TEMA DE LAS ENERGIAS RENOVABLES ACTUALMENTE ESTOY ESTUDIANDO INGENIERIA EN ENERGIAS RENOVABLES EN MEXICALI BAJA CALIFORNIA MEXICO SOLAMENTE QUIERO AGRADCERLES A TODOS POR SUS COMENTARIOS ME HAN AYUDADO MUCHO LAS IMAGENES QUE HAN SUVIDO TAMBIEN ME HAN AYUDADO EN MI CLASE Y EN MIS EXPOSISIONES ESPERO Y SIGAMOS VIENDONOS POR AKI CUIDENSE MUCHO AMIGOS ESPA;OLES Y QUE TENGAN UN BUEN DIA
    EL RESPETO AL DERECHO AJENO ES LA PAZ

  2. #152
    melena está desconectado Forero
    Fecha de ingreso
    mar 2008
    Ubicación
    cadiz
    Mensajes
    189

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

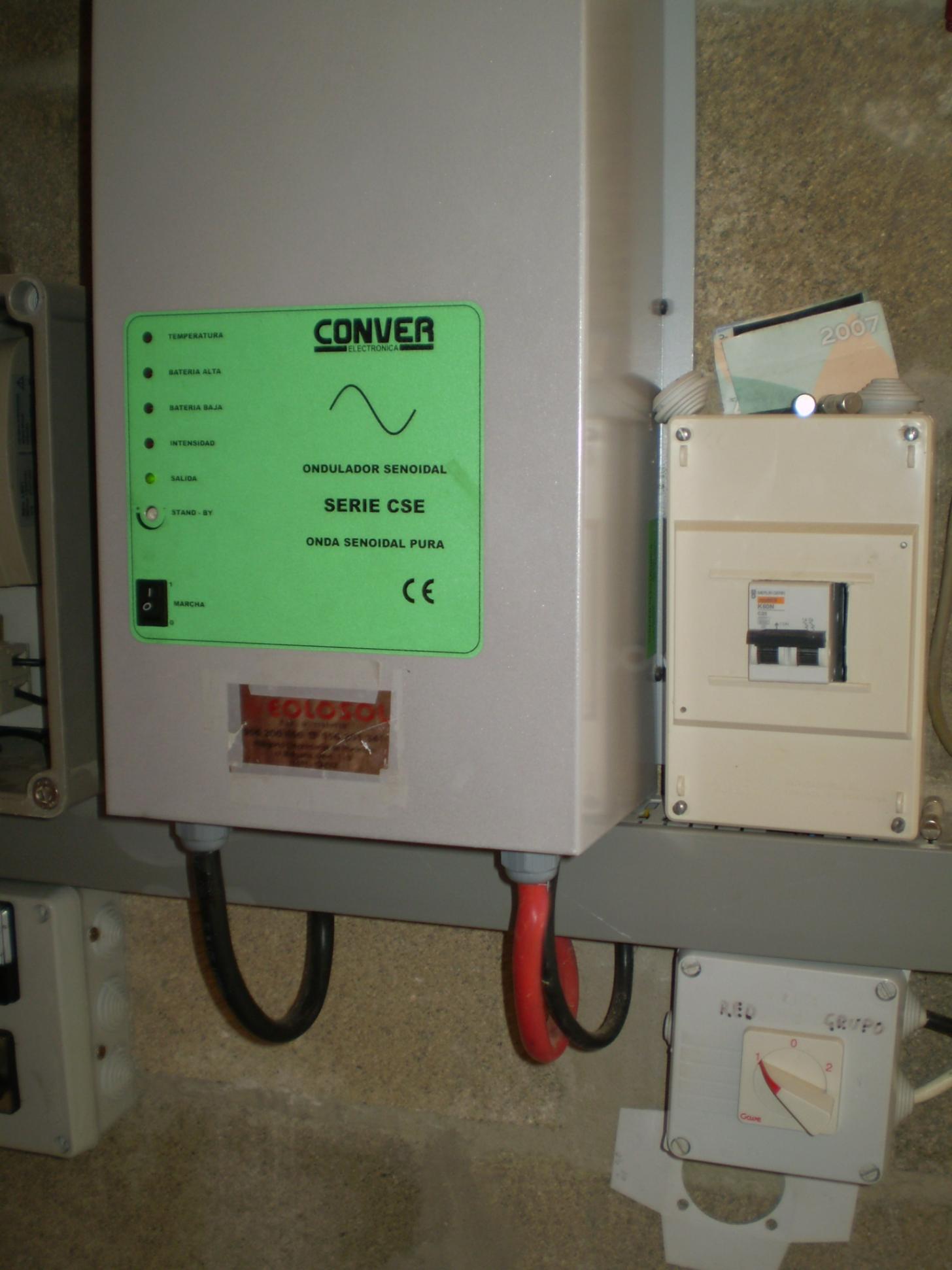

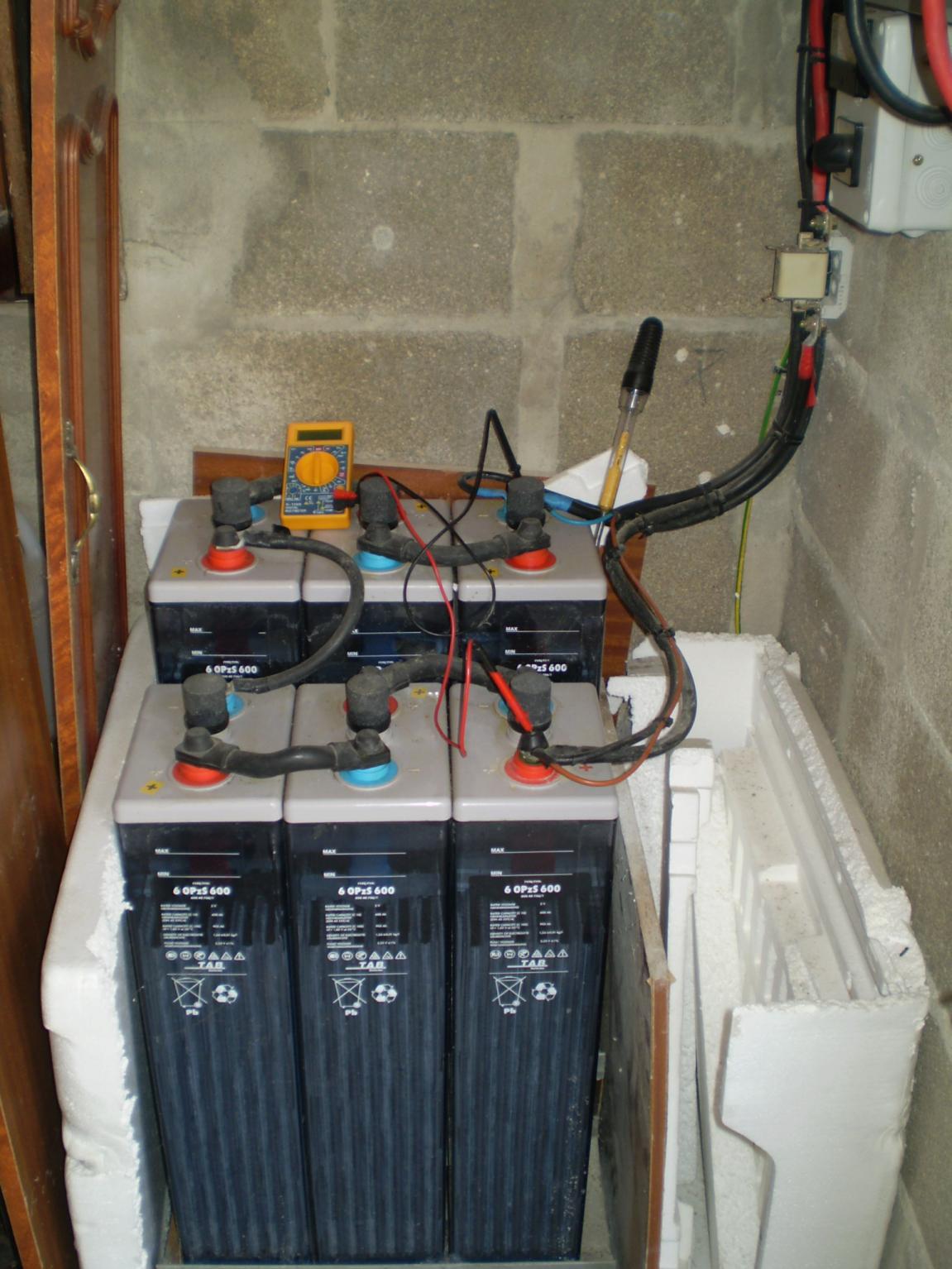

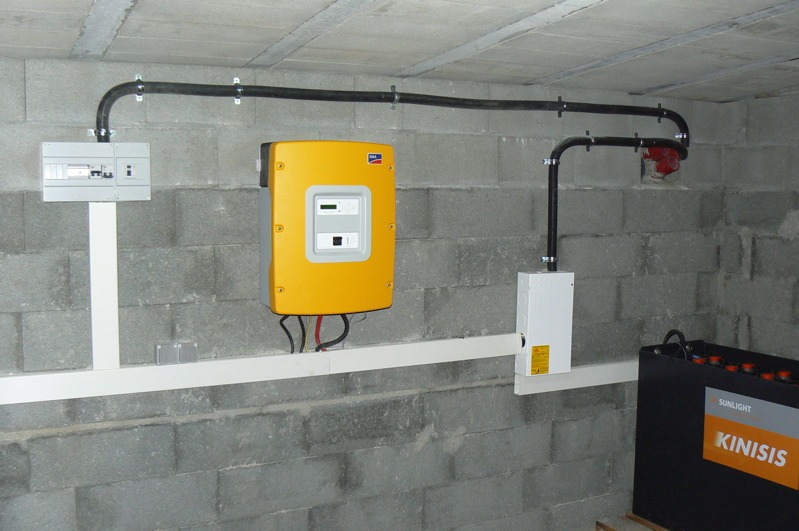

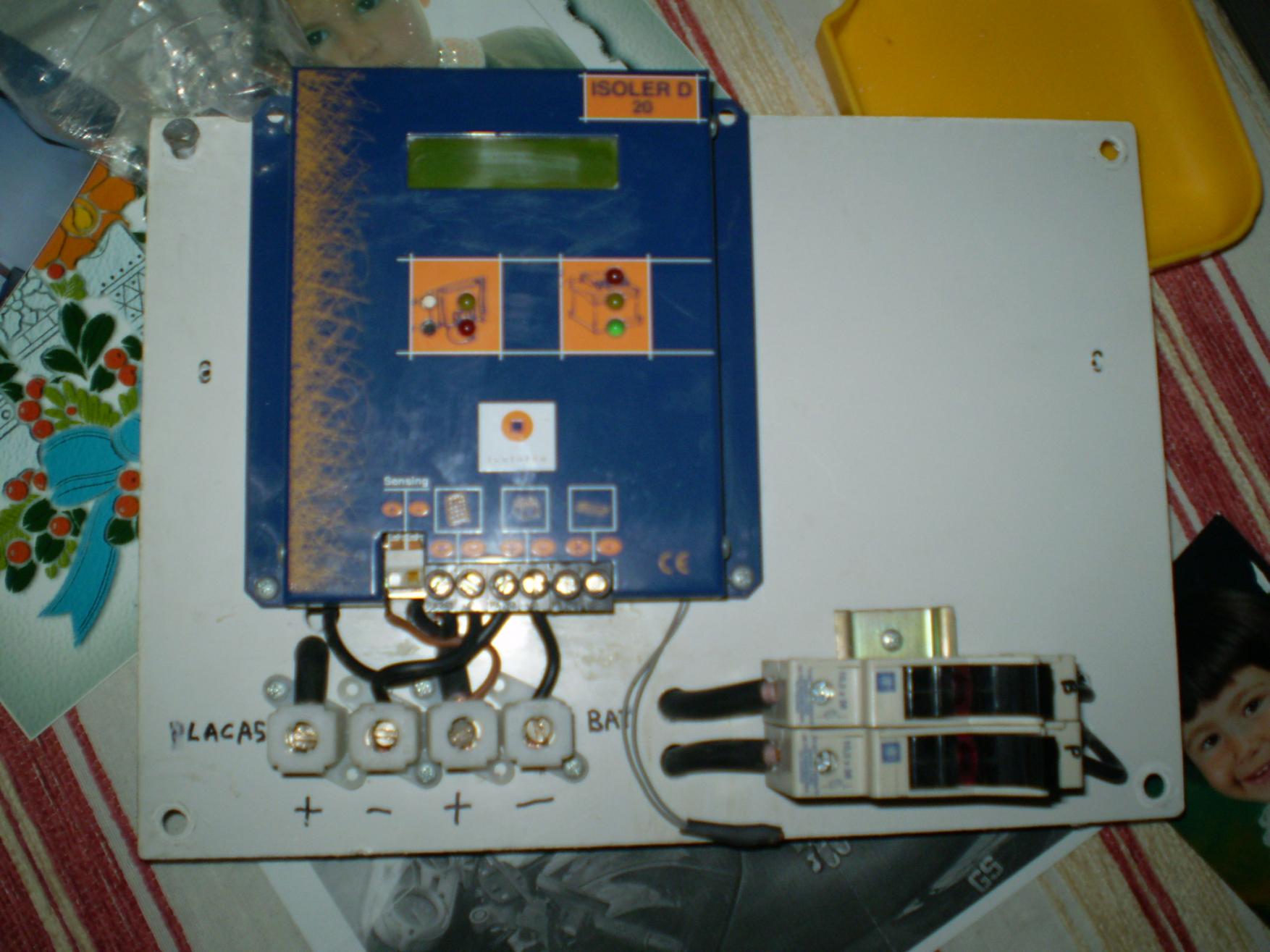

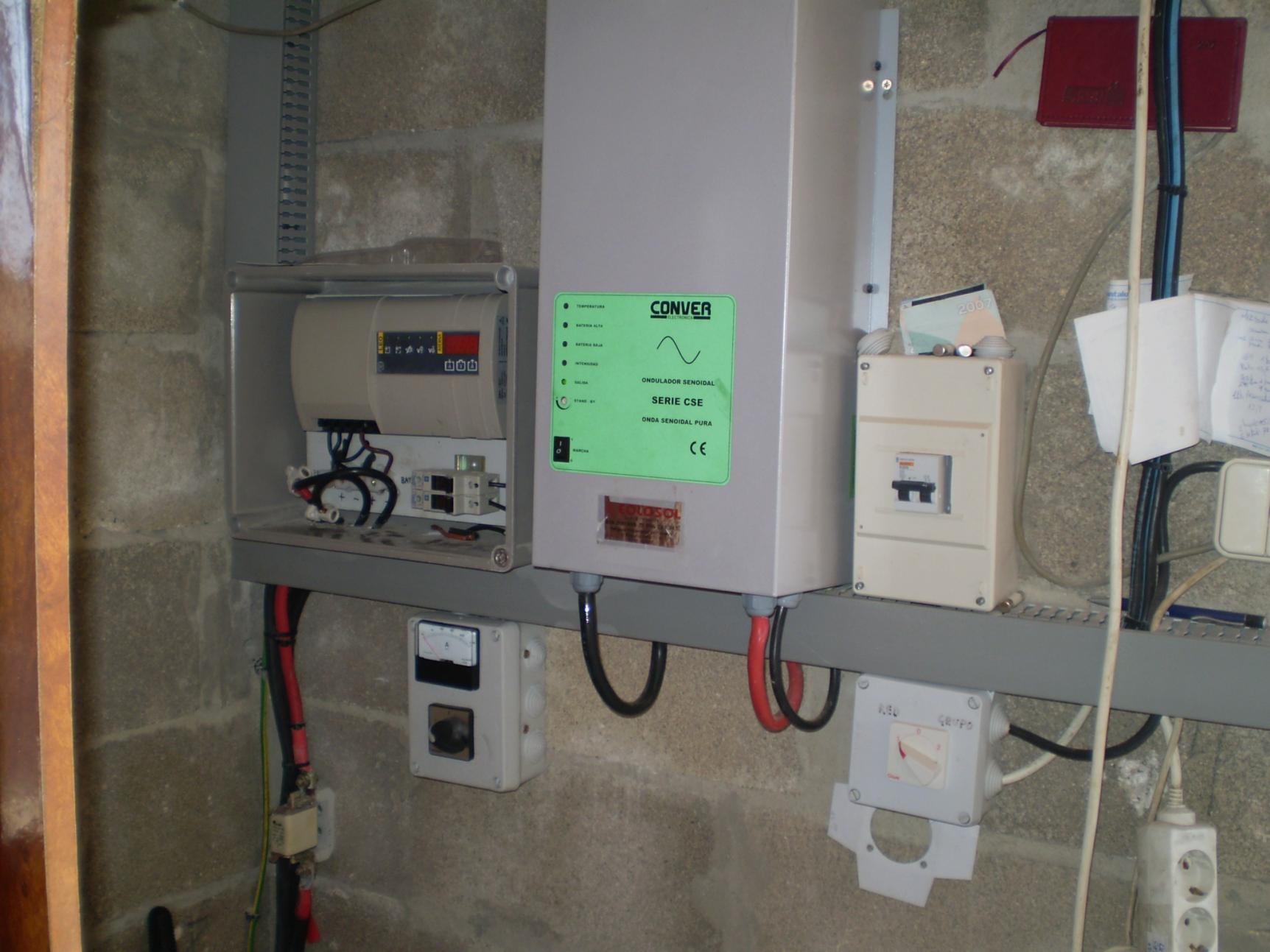

    Hola os envio fotos de mi instalación de la cual estoy muy contento ya que gracias a la ayuda de los expertos en este foro les estoy sacando un buen rendimiento. Un saludo a todos en especial a taverok y conchuo.
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-p8210142.jpg   Fotografías instalaciones fotovoltaicas aisladas-p8210143.jpg

    Fotografías instalaciones fotovoltaicas aisladas-p8210145.jpg   Fotografías instalaciones fotovoltaicas aisladas-p6090097.jpg

    Fotografías instalaciones fotovoltaicas aisladas-p8210147.jpg

  3. #153
    MAyTE está desconectado Forero
    Fecha de ingreso
    sep 2006
    Mensajes
    163

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    La primera instalación fotovoltaica de autoconsumo que monté era muy pequeña porque los amigos a los que se la monté no tenían presupuesto para mas, de manera que cuando se quedaba sin carga la batería (monoblok 200A) utilizaban un grupo para cargarla, mientras funcionaba el grupo aprovechaban para poner la lavadora. Colocamos un interruptor de tres posiciones bipolar, de manera que cuando ponían en marcha el grupo tenían que accionarlo para que circulase la corriente hacia las baterías de tal manera que en esa posición quedaba cortada la línea hacia el inversor.
    De esto ya pasaron veinte años y desde entonces me he encontrado con instalaciones mixtas, es decir, tenían línea de la red de distribución e instalaciçón fotovoltaica. En algunos casos la instalación fotovoltaica era el principal aporte dado que la línea era muy deficiente, en todo caso le poníamos un cargador de baterías para complementar los paneles en el invierno de manera que el consumo de la vivienda lo tenían siempre a través del inversor, con lo cual mantenían estable la tensión. En otros casos se utilizaba la instalación fotovoltaica como equipo de emergencia que se conectaba cuando faltaba la corriente de la línea. Algo habitual aquí en Galicia donde las líneas de distribución de baja tensión son bastante deficitarias.
    En ambos casos utilizamos contactores, de tal manera que cuando se quedan sin el suministro principal, automáticamente entra el de apoyo. Buen invento los contactores.
    Si me explicáis cómo, puedo colgar algunas fotos de instalaciones que EN GALICIA están suministrando el cien por cien del consumo eléctrico de viviendas e incluso casas rurales.

  4. #154
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Para subir fotos al foro, creo que hay alguna indicación en este mismo foro, pero lo puedes hacer a través de internet con imageshak supongo que si lo escribes en google será suficiente.

    Una vez en imageshak ImageShack® - Image Hosting pinchas en Browse para subir una foro y despues en Start up load, antes debes elegir la opción de 800 píxeles pinchando en la pestañita correspondiente.

    Una vez que la foto la tienes en pantalla, haces doble clic sobre la foto y te sale mas grande, entonces te vas un poco mas abajo a forums y copias y pegas en tu mensaje del foro, te aparecerán unos renglones con letras, cuando termines de escribir y pinches en enviar respuesta, aparecerá la foto publicada en el foro.

    Es muy fácil solo tienes que cogerle el tranquillo, como decimos por aquí abajo.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  5. #155
    MAyTE está desconectado Forero
    Fecha de ingreso
    sep 2006
    Mensajes
    163

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas


    Primer intento, a ver que sale...

  6. #156
    MAyTE está desconectado Forero
    Fecha de ingreso
    sep 2006
    Mensajes
    163

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Bueno pues parece que he seguido bien las indicaciones de Conchuo.
    Esta foto se corresponde con una instalación mixta minieólica, 2X1,5 Kw, y fotovoltaica, 36X125W, para el suministro de una casa rural. Aprovechamos la pérgola del aparcamiento para colocar las placas. En el caseto blanco que se vé al fondo de la pérgola están las baterías, Tudor de 4309A 24 vasos de 2V, y cuatro inversores de 5Kw formando dos líneas de 10Kw independientes.

  7. #157
    MAyTE está desconectado Forero
    Fecha de ingreso
    sep 2006
    Mensajes
    163

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

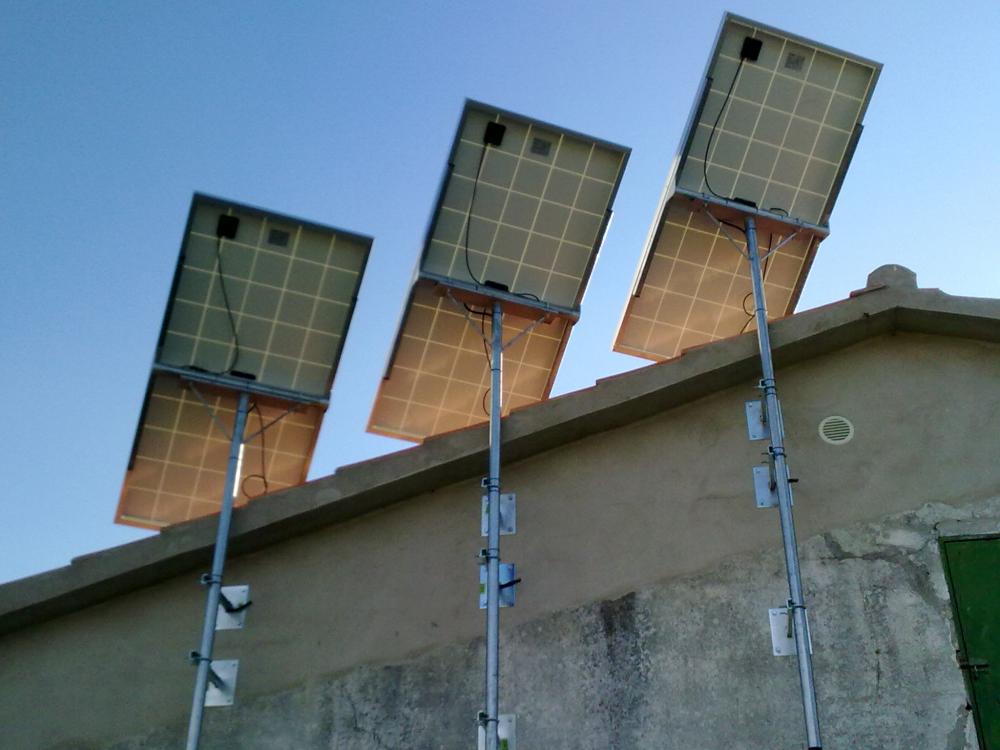

    Arriba a la izquierda están las primeras placas que se instalaron en esta casa hace veinte años. Cuando se hizo esta fotografía recién se estaba acabando de montar la ampliación que se ve en primer plano. Las primeras se cambiaron a un caseto de un colmenar y siguen funcionando.

  8. #158
    MAyTE está desconectado Forero
    Fecha de ingreso
    sep 2006
    Mensajes
    163

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas


    Pérgola solar de sutoconsumo. Térmica y fotovoltaica.

  9. #159
    MAyTE está desconectado Forero
    Fecha de ingreso
    sep 2006
    Mensajes
    163

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas


    Bodeguita a la orilla del Miño. Con esta placa, Atersa a-150 cargamos dos baterías monoblok de 250A para iluminación una pequeña nevera y una bomba Surflo de 24V.

  10. #160
    prius está desconectado Miembro del foro
    Fecha de ingreso
    nov 2008
    Ubicación
    12600
    Mensajes
    10

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Bueno esta es el tercer intento, perdonad.
    Estoy realizando mi primera instalación f.v. y quiero compartir unas fotos con todos, como es mi primera instalación y todavia estamos en obras por eso estoy abierto a criticas para realizar cambios y seguir aprendiendo con vosotros. Un saludo hay van las fotos.
    http://img6.imageshack.us/img6/3369/caseta1x.jpg
    http://img85.imageshack.us/img85/595/cuadro2h.jpg
    http://img704.imageshack.us/img704/9733/casaplacas3.jpg
    http://img690.imageshack.us/img690/8117/casetasep5.jpg
    http://img690.imageshack.us/img690/2129/insplacas4.jpg
    http://img192.imageshack.us/img192/1...orycuadro6.jpg
    Recordad: La libertad es una oportunidad de ser mejores

  11. #161
    C0BR4 está desconectado Miembro del foro
    Fecha de ingreso
    dic 2009
    Ubicación
    Mexico
    Mensajes
    394

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    hoy acabo de instalar una pequeñita planta fotovoltaica isla para mi papa.

    es casi igual a la mia.

    controlador de carga steca pr 2020 20A
    bateria ciclo profundo de 100Ah
    panel solar 60w

    aqui estan las fotos


    dando 4.5A a las 11 am y algunas nuves se atravesaban y bajaba a 0.8A



  12. #162
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.076
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Como se que os va la marcha os dejo una bastante llamativa.

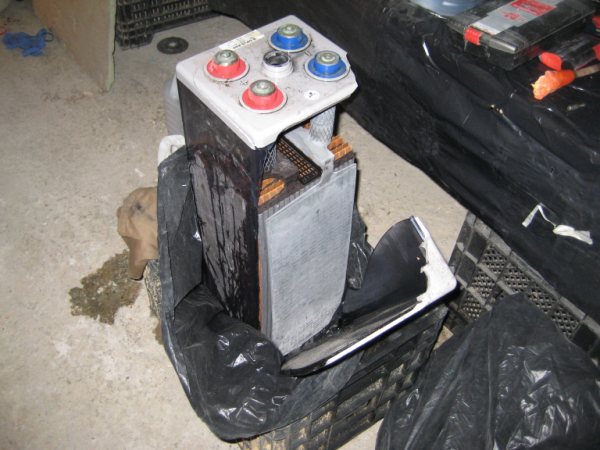

    Un vaso de 800Ah cascado literalmente. En un principio se piensa que el agua destilada no era tal y estaba contaminada con jabón. Me han pedido unas unidades para reemplazar el lio y yo a ellos unas fotos para vosotros.

    Da yu-yu eh??
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-vasoroto.jpg

  13. #163
    C0BR4 está desconectado Miembro del foro
    Fecha de ingreso
    dic 2009
    Ubicación
    Mexico
    Mensajes
    394

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    upssss y como seria que llego el jabón ahi? solo no creo jejejeje

    buena foto photon.

  14. #164
    mblade está desconectado Forero
    Fecha de ingreso
    jul 2008
    Ubicación
    barcelona
    Mensajes
    2.636

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por Photon Ver mensaje
    Como se que os va la marcha os dejo una bastante llamativa.

    Un vaso de 800Ah cascado literalmente. En un principio se piensa que el agua destilada no era tal y estaba contaminada con jabón. Me han pedido unas unidades para reemplazar el lio y yo a ellos unas fotos para vosotros.

    Da yu-yu eh??
    Lastima que no se alcance a ver con detalle el estado de las placas.

    Asi podriamos verle las tripas, y poder determinar las que estan bien de las que estna mal y eso... pero bueno, pronto lo descubrire por mi cuenta,

    Saludos!

  15. #165
    stephen está desconectado Forero
    Fecha de ingreso
    abr 2008
    Ubicación
    Huesca
    Mensajes
    815

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Ayer he subido un nivel desde la teoria hasta la practica y he instalado la primera fase de la sistema: generador + baterias + inversor. Cuando la casa esta acabado, instalaré las placas.
    La sistema tiene un generador de 5kW de 1500rpm de la India (la ultima vez que compro algo de un pais mas este que turquia), 800Ah de baterias PzS de carretilla elevadora, un Sunny Island 5048.
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-p1140867.jpg   Fotografías instalaciones fotovoltaicas aisladas-p1140869.jpg


  16. #166
    crarcadia está desconectado Forero Junior
    Fecha de ingreso
    nov 2010
    Ubicación
    Tenerife
    Mensajes
    9

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Buenas, aquí les dejo unas fotos de la instalación de mi casa ya bastante antigua, faltan los paneles que son 10, y como era por la noche no le pude sacar las fotos.

    Aqui tenemos el transformador de 600w nominales, la ruleta que se ve es para controlar el stand by.
    http://img191.imageshack.us/img191/6117/dsc00043cxs.jpg[/IMG][/URL]
    http://img842.imageshack.us/img842/1683/dsc00045f.jpg[/IMG][/URL]
    http://img844.imageshack.us/img844/4972/dsc00052r.jpg[/IMG][/URL]

    Ahora van las baterías, algo viejas y en proceso de cambio, lo cables no van por ese lugar, lo que pasa que el electricista los dejo ahí encima.
    http://img841.imageshack.us/img841/9773/dsc00046ct.jpg[/IMG][/URL]
    http://img63.imageshack.us/img63/436/dsc00048ao.jpg[/IMG][/URL]
    http://img29.imageshack.us/img29/9520/dsc00049od.jpg[/IMG][/URL]
    Las baterias están bastante sulfatadas.

    Los reguladores, el de la derecha un bp bastante viejo y el de la izquierda un isofoton isoler d 30
    http://img602.imageshack.us/img602/2091/dsc00047q.jpg[/IMG][/URL]
    http://img811.imageshack.us/img811/2350/dsc00050c.jpg[/IMG][/URL]

    Espero que estén bien colgadas y que les gusten, un saludo.

  17. #167
    OSVALDO3535 está desconectado Miembro del foro
    Fecha de ingreso
    dic 2010
    Ubicación
    PUERTO RICO
    Mensajes
    1

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    hola a todos soy de puerto rico y me gusta inventar y estoy con 6 paneles de 144w 12v un regulador 60amp 4 baterias 180 amp y inversor de 3000w esata funcionando de maravilla

  18. #168
    C0BR4 está desconectado Miembro del foro
    Fecha de ingreso
    dic 2009
    Ubicación
    Mexico
    Mensajes
    394

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    bienvenido pero pon fotos de tu sistema para acompletar este tema de fotos

  19. #169
    Fredo está desconectado Forero Junior
    Fecha de ingreso
    sep 2010
    Ubicación
    Merida
    Mensajes
    23

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

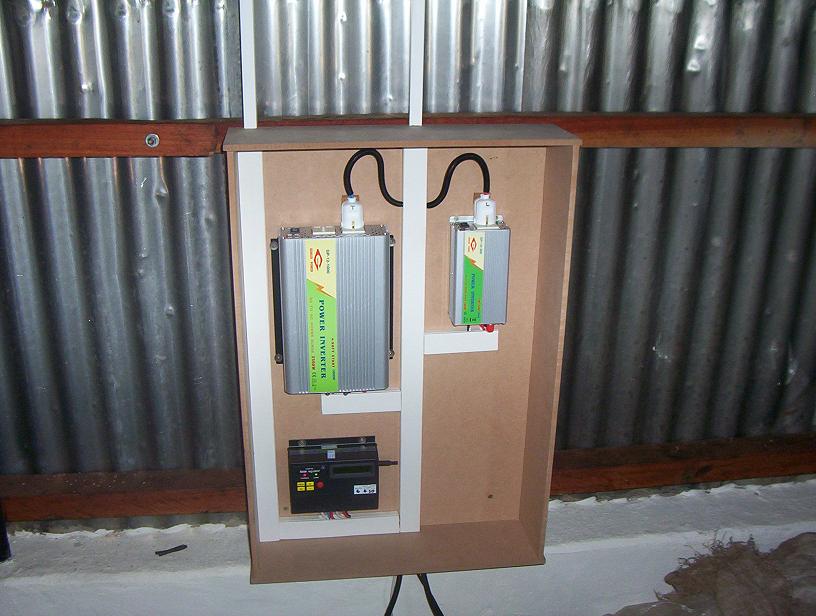

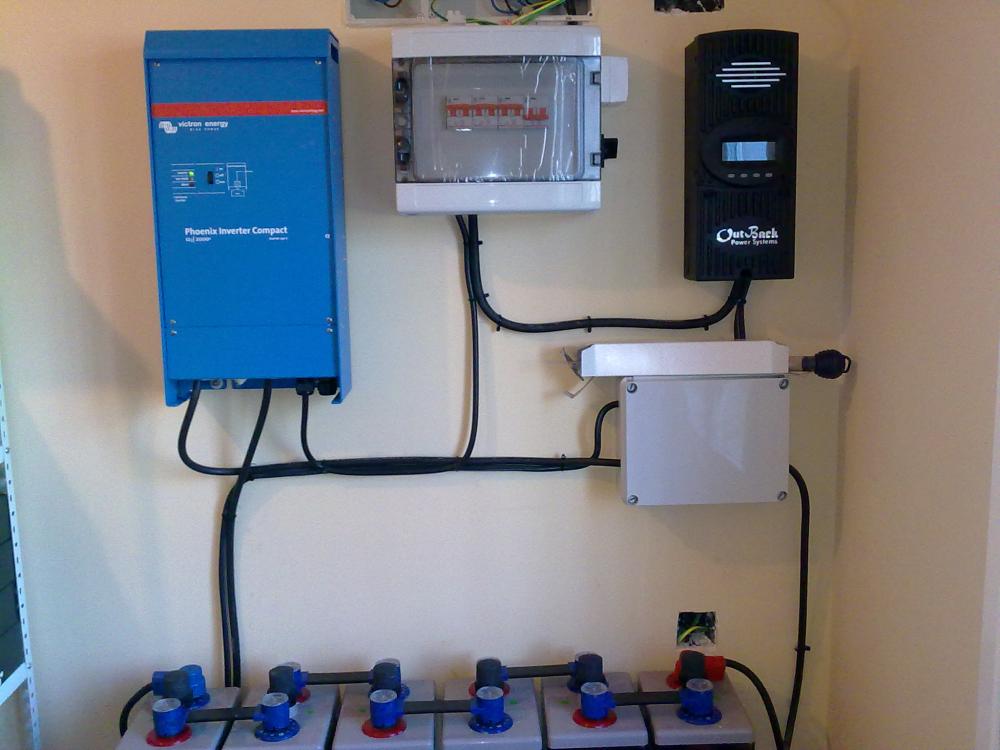

    bueno, a ver como quedan
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-imagen579.jpg   Fotografías instalaciones fotovoltaicas aisladas-imagen586.jpg

    Fotografías instalaciones fotovoltaicas aisladas-imagen578.jpg

  20. #170
    Avatar de Uruguayito
    Uruguayito está desconectado Forero
    Fecha de ingreso
    ene 2011
    Ubicación
    Uruguay
    Mensajes
    611

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por Fredo Ver mensaje
    bueno, a ver como quedan
    Se ve fantastico.

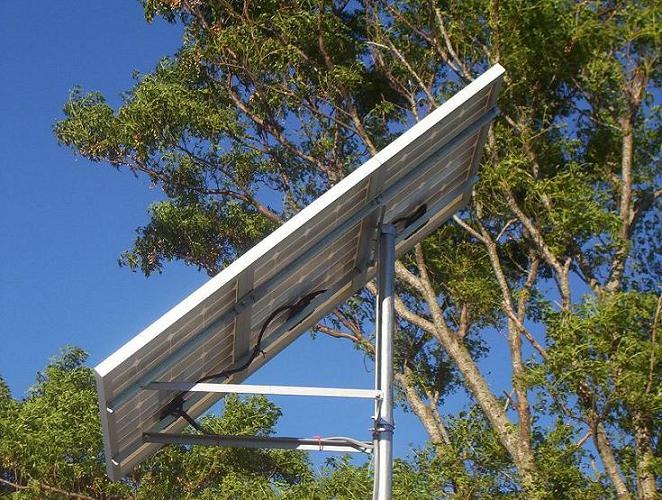

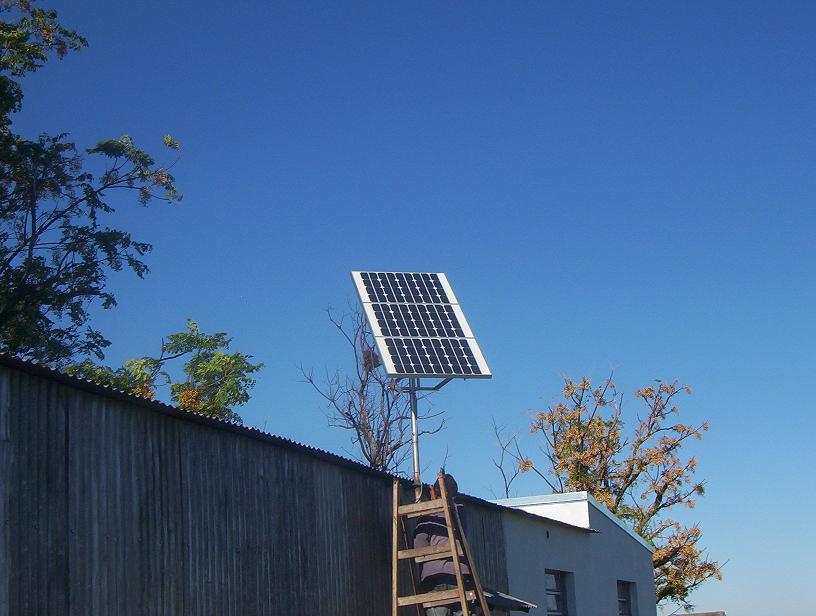

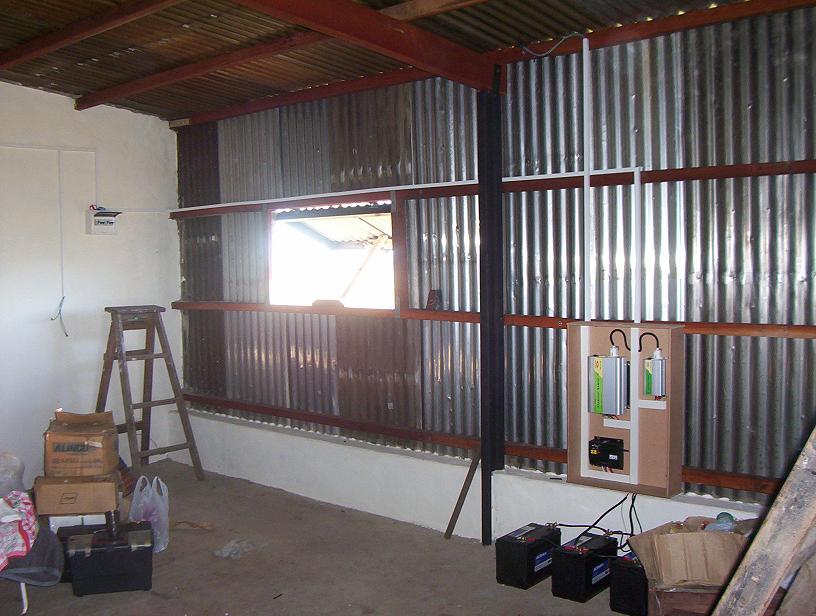

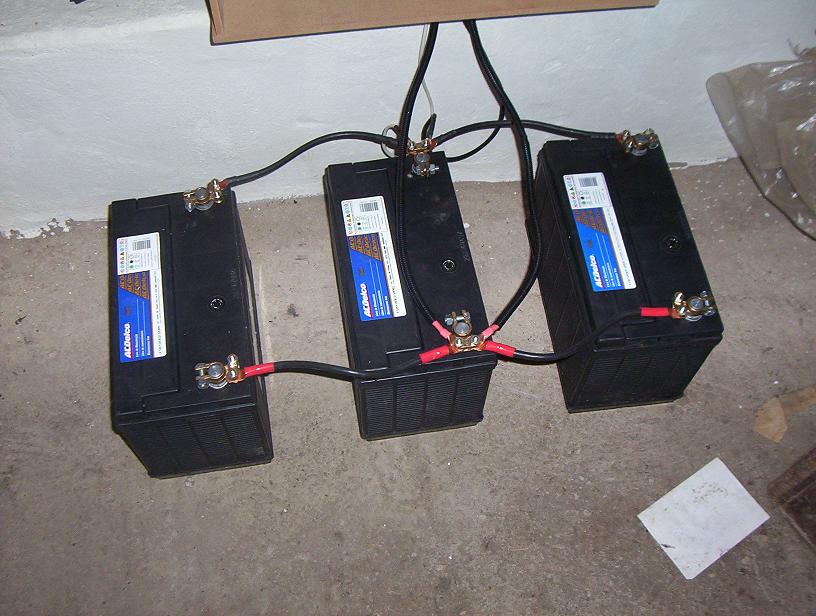

    Hola a todos: Viendo las imágenes,aquí desde el otro lado del atlántico estamos a años luz de calidad. Que sana envidia. Aquí en Uruguay es difícil convecer a los clientes que compren baterías estacionarias. Pero este año os juro que lo voy a cambiar y que voy a realizar algo normalizado o no les acepto el trabajo. Aquí les mando una instalación que usa 3 baterías de coche libre mantenimiento de ciclado superficial de 100AH cada una. Si !, os llamará la atención el paralelo pero bueh!! Era eso o nada. Pienso que así una se ayuda con las otras y el consumo y la carga se reparten. 3 paneles solares de 50 watts c/u. en 12 V. Carga de 54 AMP/D. Consumo de 30AMP/D.Utilización 6 días y uno de descanso por libre del mayordomo y su familia. 2 inversores onda modificada chinos. Uno de 300W para las luces ( 7 bajo consumo de 15Watts 220V y uno de 1000W para la línea de tomacorrientes: uso espóradico para licuadora,batidora,TV+DVD. El inversor de iluminación se enciende a las 8pm y se apaga a las 7am. Regulador de 45 AMP para futura ampliación. Tablero con unadiferencial y una térmica por cada inverter en líneas separadas (LUZ+TOMAS). Las ramas de los árboles se cortaron para no molestar al subir el sol en verano. El mástil se arriostó con 3 vientos por seguridad adicional. Aquí no hay huracanes que sinó ni el galpón queda. Disculpen el armado,ya mejoraremos. Gracias a todos.
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-pane1.jpg   Fotografías instalaciones fotovoltaicas aisladas-pane2.jpg

    Fotografías instalaciones fotovoltaicas aisladas-bate1.jpg   Fotografías instalaciones fotovoltaicas aisladas-table1.jpg

    Fotografías instalaciones fotovoltaicas aisladas-gene1.jpg

  21. #171
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.076
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Que curiosos esos paneles, tiene bastante espacio blanco.

  22. #172
    Avatar de Uruguayito
    Uruguayito está desconectado Forero
    Fecha de ingreso
    ene 2011
    Ubicación
    Uruguay
    Mensajes
    611

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por Photon Ver mensaje
    Que curiosos esos paneles, tiene bastante espacio blanco.
    Tienes razón,los chinos creo que hacen así para en un mismo marco te colocan 50W como es este y 80 watts. Supongo que en 80 usan toda la superficie. En fin, aquí en América del Sur estamos invadidos de esas cosas que no sabes cuanto durarán. EL que me preocupa es el EVA detrás del vidrio cuanto tiempo estará transparente por los UV. Acá no les exigen ninguna certificación cuando ingresan. Te imaginás que cualquiera importa cualquier cosa. Igualito que en la CE.

  23. #173
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.076
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por Uruguayito Ver mensaje
    Tienes razón,los chinos creo que hacen así para en un mismo marco te colocan 50W como es este y 80 watts.
    Así es, pero sin esos espacios. De las plantas digamos que salen todos para ser paneles de 100W, todos iguales. Tras su revisión a cada uno le ponen su potencia "real", de 100 para abajo. Pero todos con las mismas células y aspecto general.

    Tienen marca? por detrás son blancos o ves las células?

    saludos

  24. #174
    Avatar de Uruguayito
    Uruguayito está desconectado Forero
    Fecha de ingreso
    ene 2011
    Ubicación
    Uruguay
    Mensajes
    611

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por Photon Ver mensaje
    Así es, pero sin esos espacios. De las plantas digamos que salen todos para ser paneles de 100W, todos iguales. Tras su revisión a cada uno le ponen su potencia "real", de 100 para abajo. Pero todos con las mismas células y aspecto general.

    Tienen marca? por detrás son blancos o ves las células?

    saludos
    Ni Marca!!! y si tienen dicen Quan Chu Liang Ltd. Xiangang......sin ofender en el lugar más remoto y más allá.... Detrás son blancos. Me imagino que haciendo celdas más grandes o agrupamienos en 80 consiguen utilizar todo el espacio disponible.

  25. #175
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Esos no son fabricantes, compran las células de desecho de los autenticos fabricantes a bajo precio y montan su panel.

    Eso no quiere decir que no funcionen, si son honrados daran una potencia mas o menos aproximada, si no lo son, vete a saber, al no tener que pasar ningún control de calidad ni en el pais de origen ni en el pais de destino, no estan obligados a seleccionar las células, ni a dar una potencia exacta con un + - razonable y competitivo.

    Lo mejor en estos casos es hacer la medición en casa y así puedes saber mas o menos que es lo que tienes en el tejado.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla
