  1. #126
    fortunoc está desconectado Miembro del foro
    Fecha de ingreso
    feb 2009
    Ubicación
    Malaga
    Mensajes
    23

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Me parece muy buena para ser la primera...de verdad se ve profesional.
    De las dos cajas que pusiste entre cada panel, me podes decir como haces esas conexiones internas?
    El inversor no lo conectas directamente a las baterias, me imagino que haces todas es conexiones en una caja aparte?

    Gracias y saludos,


    Cita Iniciado por jus_hp Ver mensaje
    Hola,
    Esta es mi pequeña aportacion cuelgo estas fotos de mi primera instalacion, 3 paneles de 120w, regulador, 6 baterias 2v 550 ah e inversor 1500w, la estructur la he hecho regulable para invierno y verano, se puede orienta de 20 a 60 grados opinar que os parece para proximas intalaciones mejorar algo.
    saludos








  2. #127
    jus_hp está desconectado Miembro del foro
    Fecha de ingreso
    abr 2009
    Ubicación
    Granada
    Mensajes
    9

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Os comento la caja que se ve con el polimetro hay va un termico en continua para la bajada de linea de las placas y el otro es para cortar la linea que va de las baterias al inversor lo unico que tengo que cambiarlo es de 80 amp y se queda corto cuando arranca el frigo tengo un pico de 120 amp y me salta, el conmutador pequeño es para conmutar el voltaje de bateria y voltaje bajada de placas para medirlo en el polimetro solo por tener un pequeño monitor de medida de baterias y placas, aunque esta todo medido con mi pinza amperimetrica buena.

    Lo de los soportes de las placas no creo que tenga problemas no corre mucho aire y esta muy estanco no se mueve nada.

    Gracias por las opiniones

  3. #128
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    El inversor que tienes instalado, te da al menos el doble de su potencia nominal para arranque de motores, en tu caso la nevera, por lo que debes calcularlo para esa intensidad y por otro lado los magnetotérmicos de mucha intensidad resultan caros, por lo que yo siemptre utilizo fusibles, hacen el mismo cometido y son mucho mas baratos, pero que duda cabe que el empleo de un magnetotérmico resulta mucho mas cómodo.

    De cualquier forma en mi respuesta anterior, he querido ser crítico, ya te decía que actuaba como abogado del diablo, pero en general la instalación esta muy bien.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  4. #129
    jus_hp está desconectado Miembro del foro
    Fecha de ingreso
    abr 2009
    Ubicación
    Granada
    Mensajes
    9

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    gracias hombre, que tipo de fusible y zocalo le pones de corriente alterna destos tochos o venden para continua de 100 o 150 amp algo especifico, para estas instalaciones.
    saludos

  5. #130
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Yo utilizo fusibles de los que venden para corriente alterna y he comprobado que funcionan perfectamente, nunca he oido hablar de fusibles especificos para continua y los que instalo son del tipo NH de cuchilla, se trata de fusibles para grandes intensidades, creo que empiezan en 100 Amp. o quizás algi mas y son cerámicos... es lo que te puedo decir.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  6. #131
    Gran Drago está desconectado Forero
    Fecha de ingreso
    oct 2008
    Ubicación
    El Muuuuundooooo
    Mensajes
    948

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

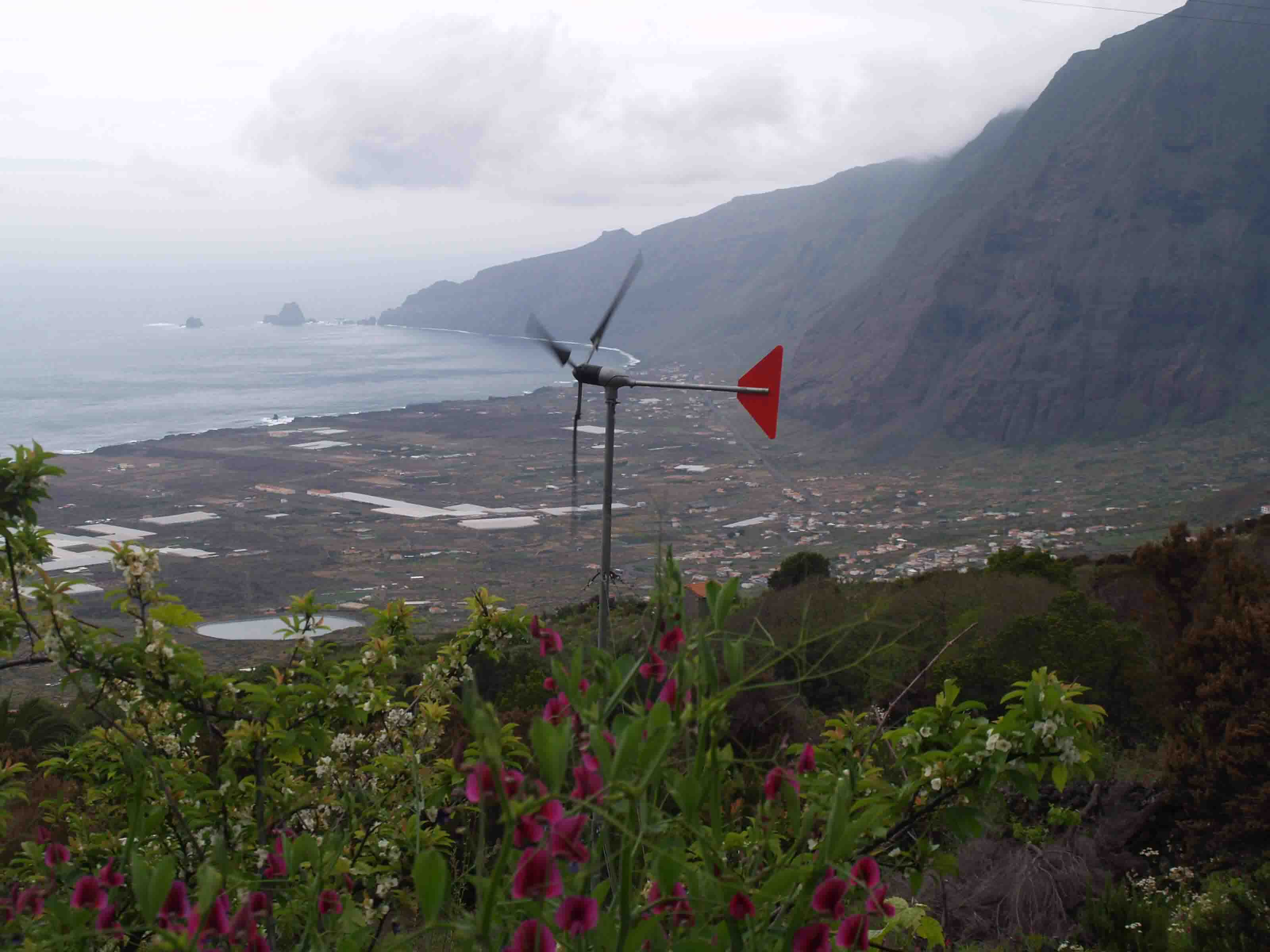

    Un aerogenerador Wisper en una vivivenda aislada
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-aero.jpg

  7. #132
    artillero está desconectado Forero
    Fecha de ingreso
    ago 2008
    Ubicación
    Bilbao
    Mensajes
    291

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Aquí hago algo de publicidad de uno de mis proveedores, pero es que esta foto es espectacular. Picasa Web Albums - AEMA - Fotovoltaica ...

    Es una vivienda Bioclimatica con instalación aislada y térmica. No se donde és, pero el dueño es un buen fotógrafo. Lo que no me gusta tanto son los cables en bandeja abierta de las siguientes fotos, espero que no sea dentro de la casa.

  8. #133
    Avatar de 6volts
    6volts está desconectado Forero
    Fecha de ingreso
    jun 2009
    Ubicación
    fraggel rock
    Mensajes
    855

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    ola
    aqui va el regulador casero hecho en 2006 haver que vos parece.[img=http://img269.imageshack.us/img269/3166/imag0029hhg.th.jpg],
    [img=http://img5.imageshack.us/img5/2849/imag0031juw.th.jpg]
    la calidad de las fotos no son muy buenas.
    un saludo.

  9. #134
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.074
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Ya me gustaría a mi tener conocimientos en electrónica para hacer esas cositas. Además me las vi putas para conseguir malla de desoldar, a la siguiente me tocará comprar por internet cualquier cosa de electronica, un mini transformador de 12-9 para el radio despertador no me vendría mal....

  10. #135
    Avatar de 6volts
    6volts está desconectado Forero
    Fecha de ingreso
    jun 2009
    Ubicación
    fraggel rock
    Mensajes
    855

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    podes buscar en tiendas de coches,seguro que muchos transformadores no estan homologados,o en supermercados de electronica un pouco mais caros pero con algo de garantia.no son muy caros e varios voltagens.
    un saludo

  11. #136
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por 6volts Ver mensaje
    ola
    aqui va el regulador casero hecho en 2006 haver que vos parece.[img=http://img269.imageshack.us/img269/3166/imag0029hhg.th.jpg],
    [img=http://img5.imageshack.us/img5/2849/imag0031juw.th.jpg]
    la calidad de las fotos no son muy buenas.
    un saludo.
    Hombre te doy la enhorabuena por haberte hecho tu propio regulador, hace mucho tiempo yo también hice uno, pero no controlaba las cargas, lo único que hacía era dejar pasar la carga, avisar por batería descargada y cortar por batería cargada, pero de hacer cargas de ecualizacion y virguerías de esas, nada de nada
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  12. #137
    Avatar de 6volts
    6volts está desconectado Forero
    Fecha de ingreso
    jun 2009
    Ubicación
    fraggel rock
    Mensajes
    855

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    brevemente voy a subir fotos de mi microscopico sistema hibrido que tengo en honor a mi apodo 6volts.
    me sirve para 5 puntos de luz de 1w e una fuente de agua, iluminaccion exterior en fraggel rock. e depaso me carga el mobil.je,je

  13. #138
    Avatar de 6volts
    6volts está desconectado Forero
    Fecha de ingreso
    jun 2009
    Ubicación
    fraggel rock
    Mensajes
    855

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    ola aqui esta el microscopico sistema de 6volts de iluminacion exterior.
    1-molino hecho de piezas recicladas com un dinamo de 6volts com 1.5ah de carga,puente de diodos e condensador.
    1-placa solar de 6volts 2.45ah de carga.regalo de un amigo.
    1-temporizador manual de una lavadora muy pero que muy antigua.
    5-lamparas de leds luz "lunar"1w a 6volts.
    3-baterias de 6v 4.5ah.
    lo unico que se compro los leds,cable,barerias.


    mi primero sistema construido hace 3 años parece de juguete pero funciona de maravilla.

  14. #139
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Pues eso que te has hecho, para mi vale mas que una instalación mucho mayor, pero comprada en la tienda. Enhorabuena
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  15. #140
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.074
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Toma inventiva!!
    Las palas son tuberías?

  16. #141
    Avatar de 6volts
    6volts está desconectado Forero
    Fecha de ingreso
    jun 2009
    Ubicación
    fraggel rock
    Mensajes
    855

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    gracias por mirar com buenos ojos me e sentido muy orgulloso por vostros cometarios.
    sin son de pvc com unas varilla de aluminio por detras,ay vientos muy fuertes por fraggel rock e soperou el de fa uns meses.
    aqui va outra de la fuente de agua que agora esta dentro de casa por el sonido refrescante e la sensacion de paz que transmite.

    un saludo e gracias.

  17. #142
    xavifm está desconectado Forero
    Fecha de ingreso
    jun 2005
    Ubicación
    Castellón
    Mensajes
    170

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

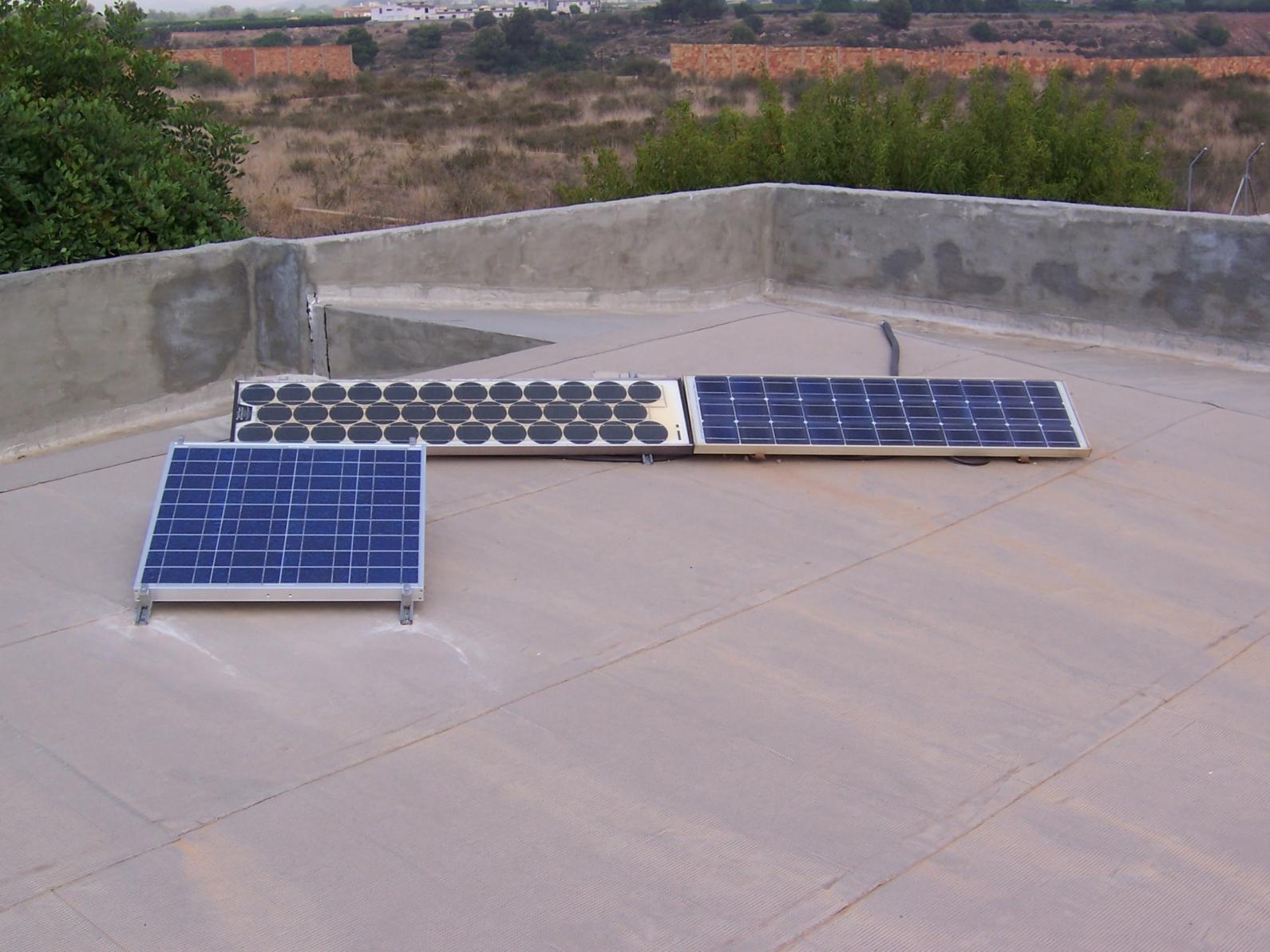

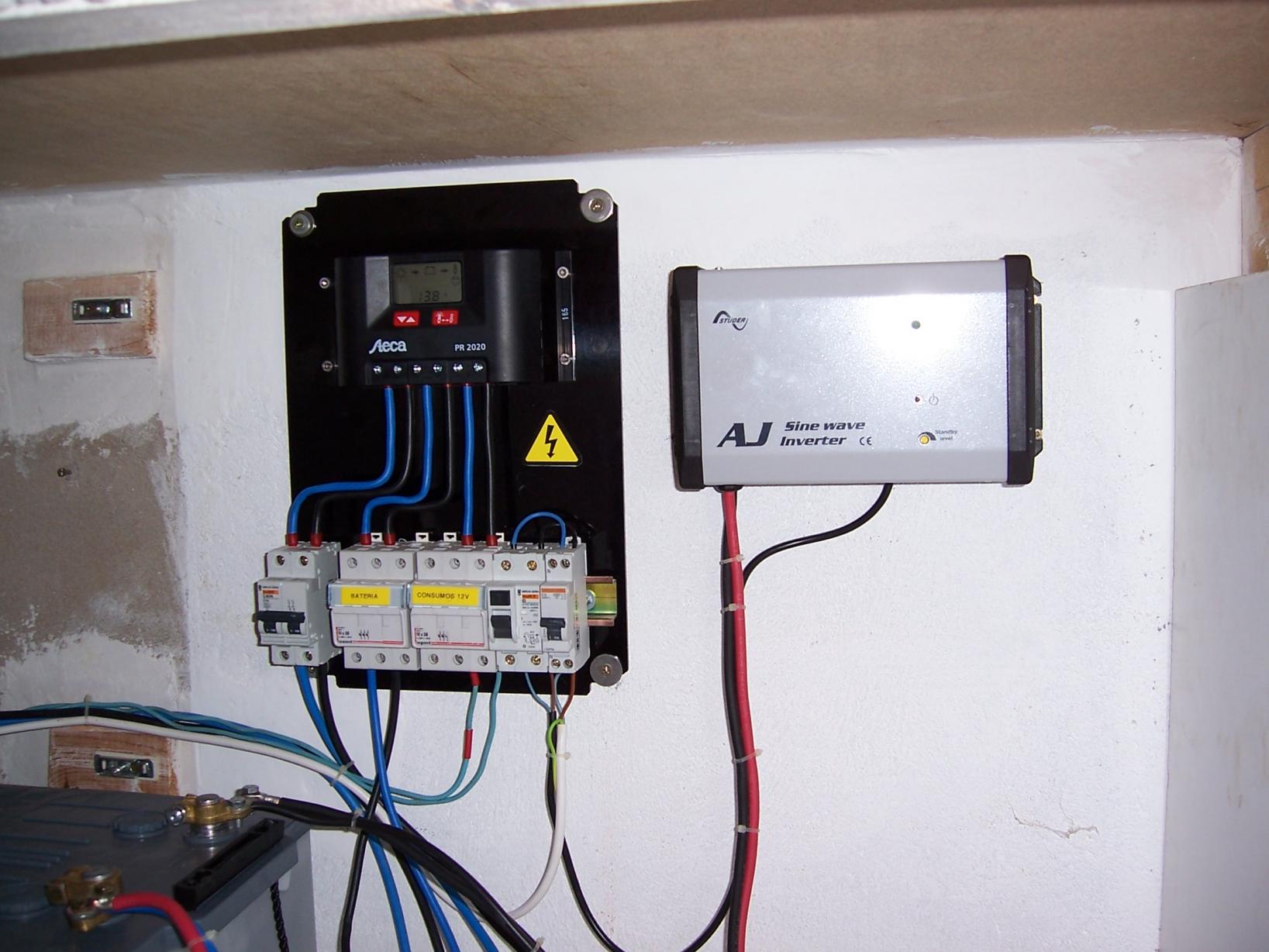

    Hola, coloco mi modesta instalación en una casa de fin de semana , llevamos el alumbrado a 12 V y luego algunos enchufes a parte con 220V para TV , y algun uso esporadico de algun aparatillo más, cargador movil, portatil etc.... enchufo incluso el taladro percutor y una radial pequeña. La nevera es a gas.

    Ya se que no es muy bueno mezclar paneles solares diferentes, pero ya estaban colocados unos , otros los coloque yo después, cada uno esta conectado con un diodo Schotty (por el tema de que al ser diferentes potencias unos se descarguen sobre los otros etc....) y de momento funciona todo perfecto hace ya 4 años, a máximo sol me bajan 7,5 amperios.

    Hay un panel que si que esta más cascado,, y apenas da 1,5 amperios.... pero ... funciona , dentro poco amplio y monto uno de 130 Wp.
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-100_1957.jpg   Fotografías instalaciones fotovoltaicas aisladas-100_1953.jpg


  18. #143
    fdcruz está desconectado Miembro del foro
    Fecha de ingreso
    jul 2009
    Ubicación
    chillon
    Mensajes
    1

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por xavifm Ver mensaje
    Hola, coloco mi modesta instalación en una casa de fin de semana , llevamos el alumbrado a 12 V y luego algunos enchufes a parte con 220V para TV , y algun uso esporadico de algun aparatillo más, cargador movil, portatil etc.... enchufo incluso el taladro percutor y una radial pequeña. La nevera es a gas.

    Ya se que no es muy bueno mezclar paneles solares diferentes, pero ya estaban colocados unos , otros los coloque yo después, cada uno esta conectado con un diodo Schotty (por el tema de que al ser diferentes potencias unos se descarguen sobre los otros etc....) y de momento funciona todo perfecto hace ya 4 años, a máximo sol me bajan 7,5 amperios.

    Hay un panel que si que esta más cascado,, y apenas da 1,5 amperios.... pero ... funciona , dentro poco amplio y monto uno de 130 Wp.

    Xavifm seria interesante y ganarias mas, si pusieras un regulador por cada grupo de paneles.

  19. #144
    gringacho está desconectado Miembro del foro
    Fecha de ingreso
    ene 2009
    Ubicación
    Argentina
    Mensajes
    2

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Estimados, soy nuevo en el foro y soy ingeniero electricista de Argentina.
    Tengo una pregunta con respecto a una foto que vi en este hilo y es la siguiente:

    El alabrado perimetras con sus correspondientes columnas soporte no genera sombras en los módulos y por ende baja el rendimiento cuando estos esta a pleno sol??
    Adjunto la fotografía.

  20. #145
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Si afecta, cualquier sombra por pequeña que sea afecta, pero el cliente en este caso exijió que se hiciera en esta zona y cuando se comprobó la eficiencia del sistema, las pérdidas eran mínimas.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  21. #146
    SANTANA está desconectado Miembro del foro
    Fecha de ingreso
    nov 2007
    Ubicación
    Sevilla
    Mensajes
    26

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Hola a todos de nuevo.
    He estado mucho tiempo sin aparecer por estos lares por distintas cuestione pero he de decir y dar las gracias a todos por la ayuda recibida especialmente de Conchuo y Photon ya que pude despejar algunas dudas. Resultado genial, si lo se monto el sistema antes.
    Gracias a esto me gustaría poner las fotos del resultado final, me parece una idea genial, pero mi pregunta es:
    ¿A que tamaño y con que extensión las pongo por aquí para que no ocupen mucho y cubran toda la pantalla?
    Bien hallados de nuevo

  22. #147
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.074
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    mmmmmmmmmmm de ancho no sobrepases los 750 pixeles ,así incluso alguien viéndolo a 800 ( si aún queda alguien a esa resolución ) le saldrá bien. En jpg o formato similar, el limite es de 195 Kb.

  23. #148
    oskar-orozco está desconectado Miembro del foro
    Fecha de ingreso
    sep 2009
    Ubicación
    palma del rio
    Mensajes
    4

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    e estado viendo casi todas las fotos y tienen el mismo fallo o asi lo creo yo poner las baterias debajo de un equipo electronico señores las baterias ebullen o pasa cualquier cosa y se carga todos los equipos asi como los gases que emanan de ellas por favor demosle a la cabeza para la instalacion

    un saludovsky

  24. #149
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Si el cuarto de baterías esta bien ventilado como debe ser no hay ningún problema con los gases de la batería.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  25. #150
    BMF
    BMF está desconectado Forero
    Fecha de ingreso
    mar 2007
    Mensajes
    168

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

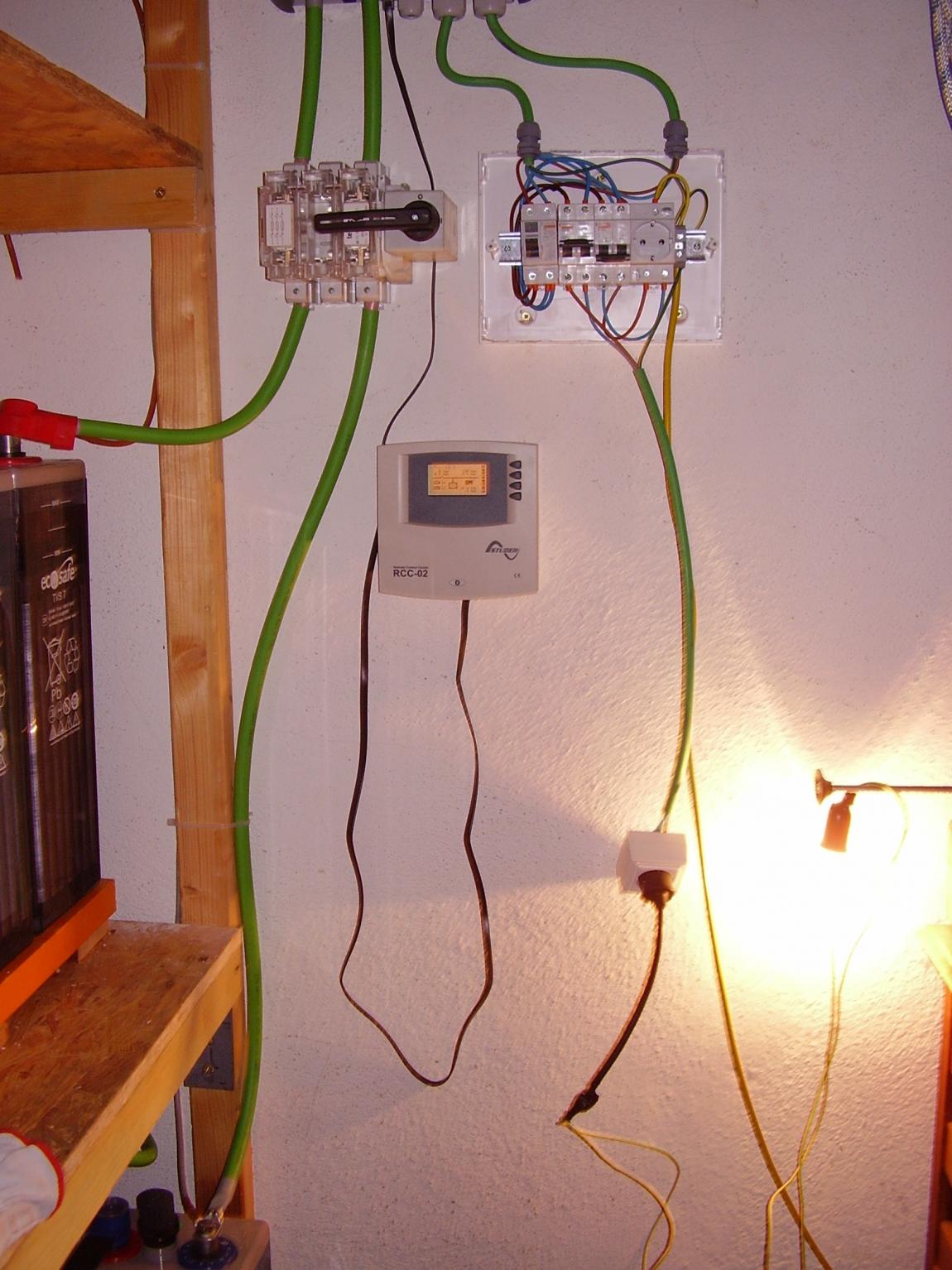

    Hola a todos,

    Me gustaría colgar una foto que más que buena o bonita, me dió una sensación de satisfacción increible.
    La podríamos llamar algo así como "la sensación de encender una bombilla" teniendo en cuanta que nunca ha llegado la red eléctrica a ese lugar.
    Aunque lo veais un poco "chapu", es la foto de las pruebas y por lo tanto falta cerrar el cuadro y canalizar los cables.

    Saludos
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-pa230022.jpg
