  1. #76
    Avatar de luispe
    luispe está desconectado Forero
    Fecha de ingreso
    feb 2009
    Ubicación
    almuñecar
    Mensajes
    332

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    le puse un poco de espuma de poliuretano a las agujeros antes de bajar las reglas del todo y cuando monte las placas ysuelde los tornillos tambien pienso poner un poco se sikaflex a las cabeza, ya cuando lo monte todo subire algunas fotos aver si lo vemos mas o menos aceptable

  2. #77
    Gran Drago está desconectado Forero
    Fecha de ingreso
    oct 2008
    Ubicación
    El Muuuuundooooo
    Mensajes
    948

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    el agua es el demonio, donde menos esperas verla, aparece

  3. #78
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.074
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Con barras mas largas las puedes apoyar en las cumbreras.

  4. #79
    FRANK Martinez está desconectado Miembro del foro
    Fecha de ingreso
    ene 2009
    Ubicación
    Venezuela
    Mensajes
    4

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Exelente idea también como varios soy nuevo en estas instalaciones en esta parte del mundo, tenemos montado hasta ahora en esta comunidad 13 sistemas fotovoltaico aislados de un Kva para familias en zonas rurales

    una pregunta como puedo colocar las fotos y seguir conversando

  5. #80
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.074
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Adjunta la foto como un mail cualquiera.

  6. #81
    chido está desconectado Miembro del foro
    Fecha de ingreso
    mar 2009
    Ubicación
    OCOSINGO CHIAPAS
    Mensajes
    2

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    disculpe soy nuevo quiero que me diga (digan) como se instala el regulador que va entre la celda solar y la bateria y como saber si funciona.

  7. #82
    Fecha de ingreso
    sep 2008
    Ubicación
    olesa de montserrat
    Mensajes
    664

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Hola,

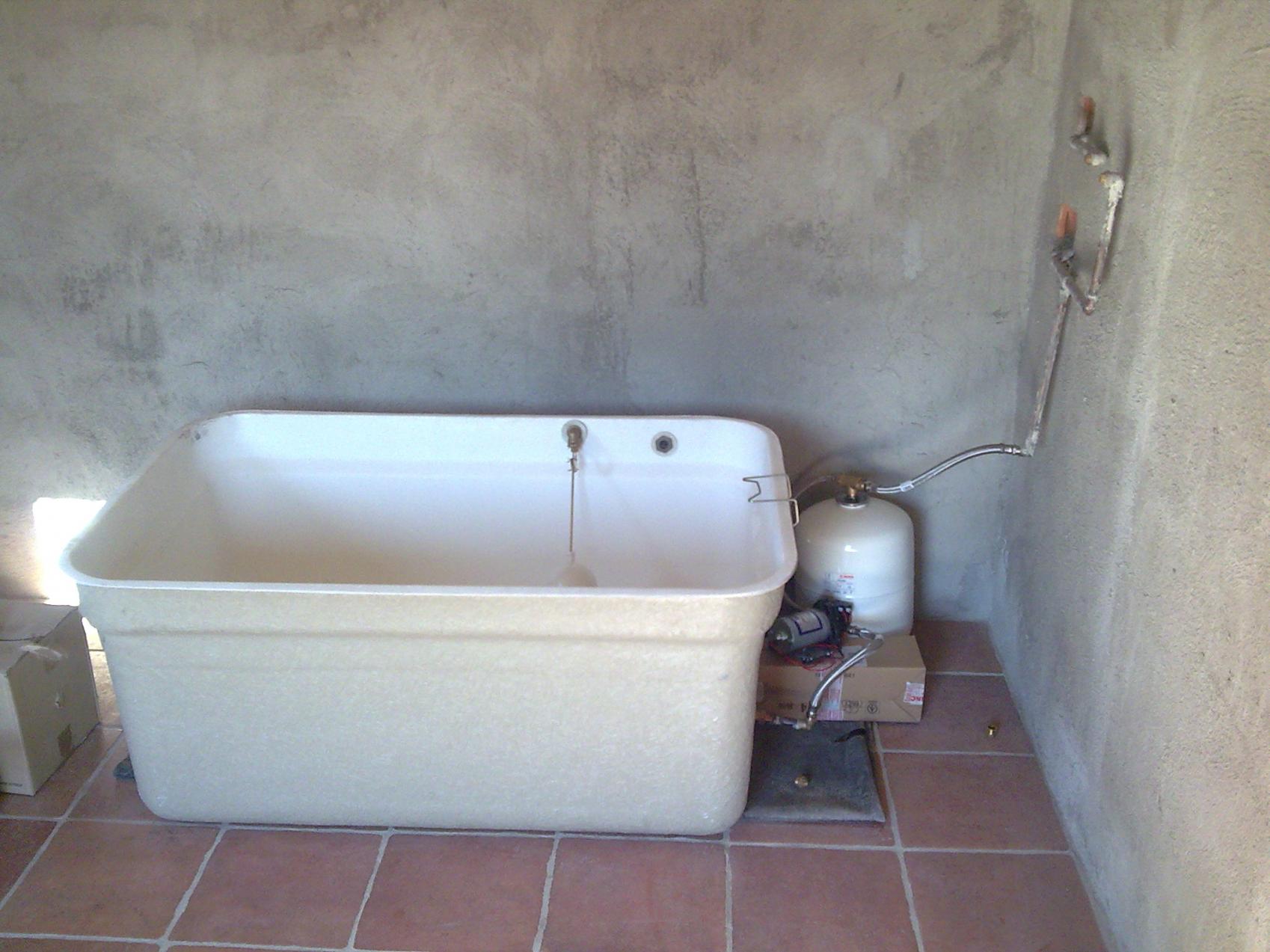

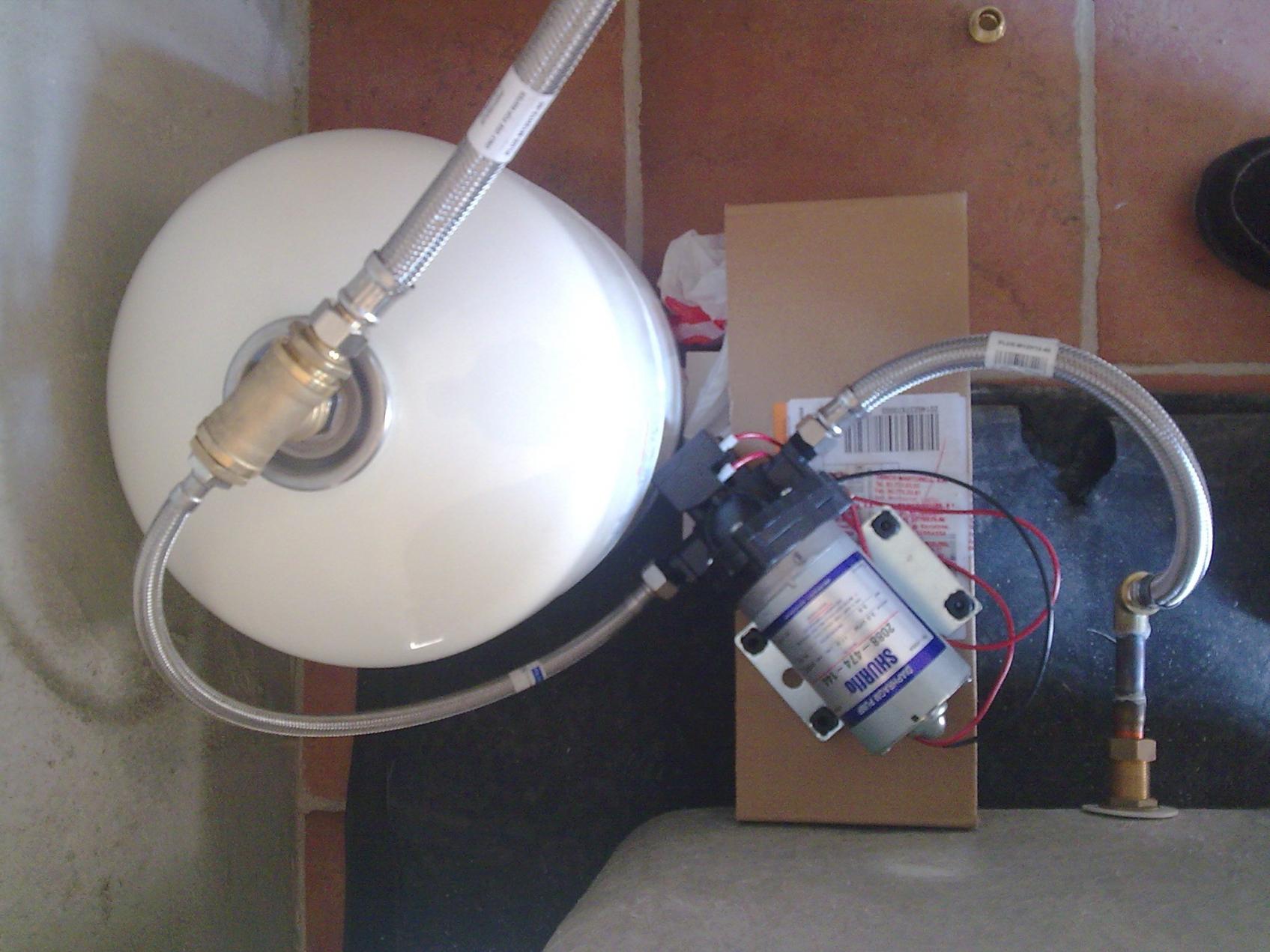

    Ahi van las mias, la instalacion del agua con un deposito de 500L, la toma del agua en la parte de abajo, un desagüe arriba por si falla la boya, bomba shurflo, calderin o vaso de expansion de ACS de 18L.

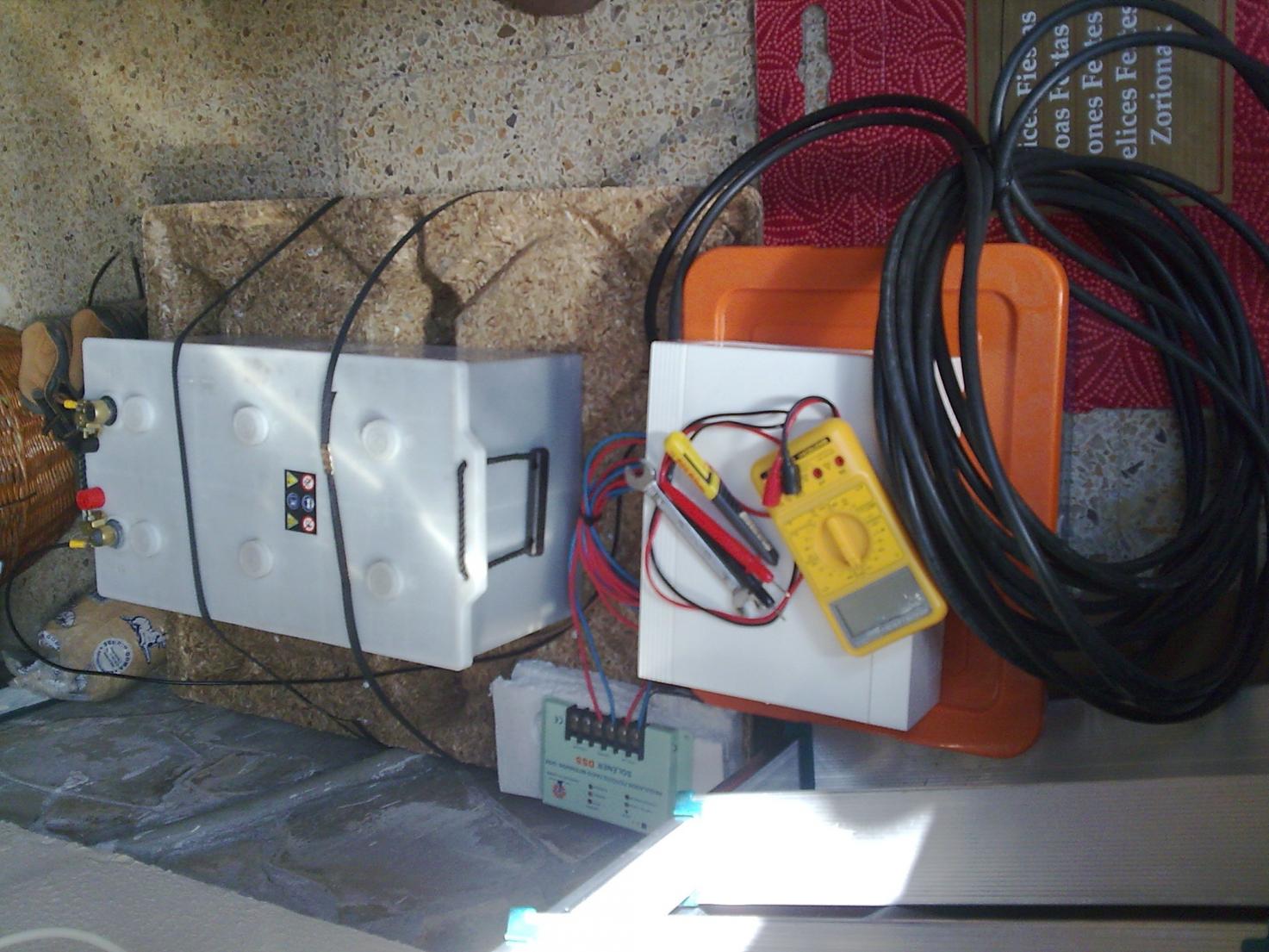

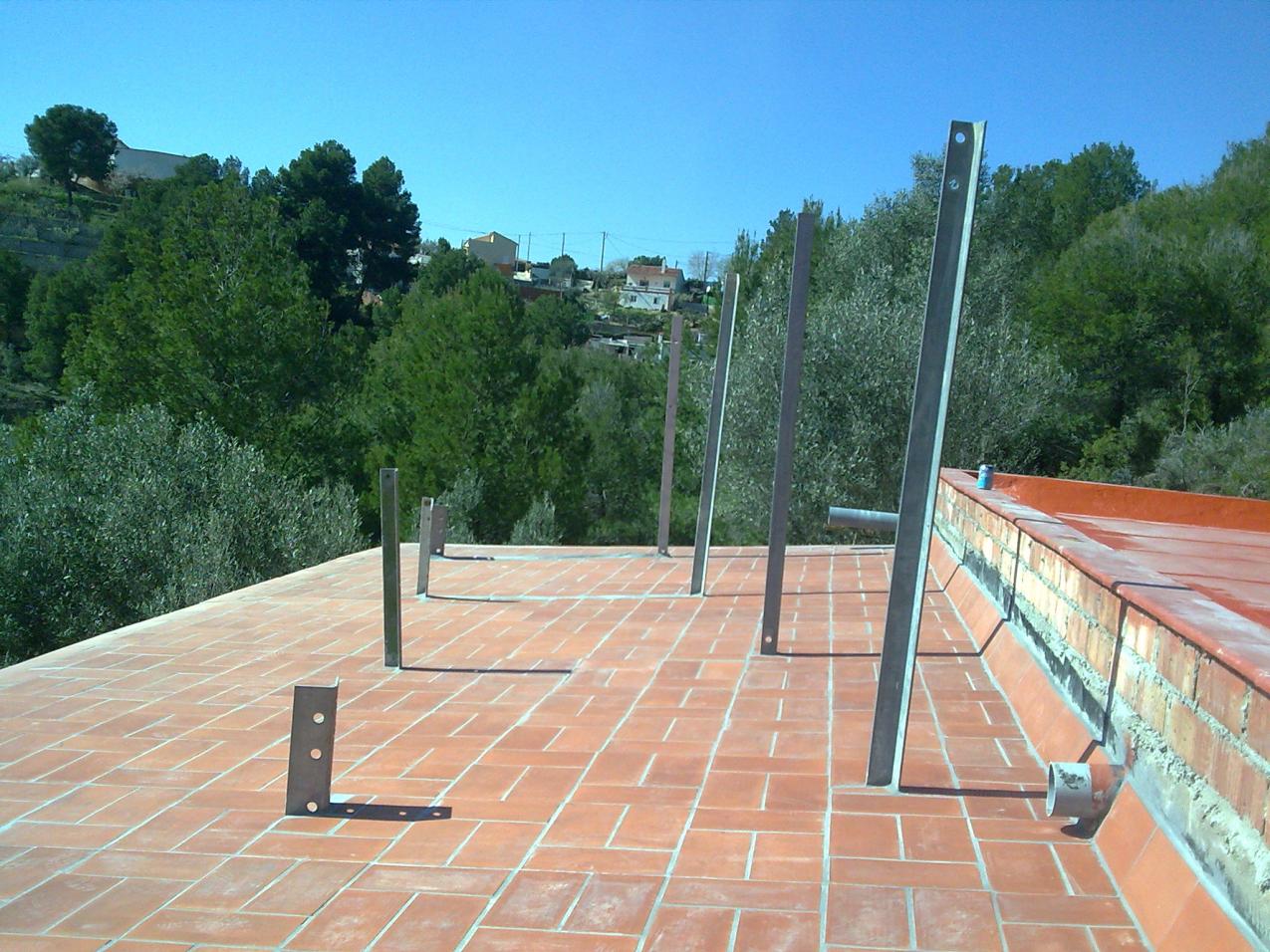

    Tambien subo alguna de la instalacion FV que tengo para pruebas, esta provisional. Y de la base para la estructura donde iran definitivamente.

    Saludos,
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones fotovoltaicas aisladas-imagen008.jpg   Fotografías instalaciones fotovoltaicas aisladas-imagen009.jpg

    Fotografías instalaciones fotovoltaicas aisladas-imagen011.jpg   Fotografías instalaciones fotovoltaicas aisladas-imagen013.jpg

    Fotografías instalaciones fotovoltaicas aisladas-imagen023.jpg

  8. #83
    Oscarb152 está desconectado Miembro del foro
    Fecha de ingreso
    dic 2008
    Ubicación
    Colombia
    Mensajes
    53

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    un cordial saludo.

    Bueno realmente es secillo tienes que fiajarte bien en las polaridades de la intalacion, primero conecta los cables de salida del regulador en la salida de la bateria + y - despues conecta a la bateria este cable que sale del regulador + y - ,segun la cantidad de amperios que vas a menejar con los paneles y la carga y distancias de las mismas a los elementos, tienes que escojer el calibre de los cables, bueno realizado esto procedes a conectar los cables al panel + y - coloca un fusible para este cable segun la corriente que maneja el panel ,abre el circuito con el fusible y conecta + y - a la entrada del regulador que viene del panel, cierra el circuito y listo tu bateria deberia empezar a cargarse con los paneles en el dia !!! que regulador y que paneles y bateria vas a usar???

    Bueno espero ayude!!

  9. #84
    Fecha de ingreso
    sep 2008
    Ubicación
    olesa de montserrat
    Mensajes
    664

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Luispe,

    Si te quieres asegurar con el tema de las goteras lo mejor es cemento de juntas de dilatacion, el mismo que se pone cuando con la rasilla, hay una foto de las que he colgado en este post que se ve un porche con rasilla, me refiero a ese cemento. Y una capita de pintura plastica bien extendida tampoco le va a hacer daño.

    Saludos,

  10. #85
    Avatar de luispe
    luispe está desconectado Forero
    Fecha de ingreso
    feb 2009
    Ubicación
    almuñecar
    Mensajes
    332

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Gracias como siempre por hacer critica constructiva, pero eso que tu dices lo desconozco, por otra parte lamalloria de los agujeros lo tapa la propia placa ya que va montada sobre las reglas y serian los puntos mas criticos la union entre la regla y la teja que me gusta la idea del sikaflex que es como una silicona preo con mejores prestaciones yo e sellado una grieta en un tubo de uralita con ese producto y despues de varios aaños sigue si perder y la verdad es que me resuelve muchos probremillas este material y confio en el (tampoco le pidas milagros)

  11. #86
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por chido Ver mensaje
    disculpe soy nuevo quiero que me diga (digan) como se instala el regulador que va entre la celda solar y la bateria y como saber si funciona.
    Chido este hilo es de fotografías de instalaciones, deberías abrir uno nuevo con el título que quieras ponerle y en él hacer la pregunta.

    Saludos
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  12. #87
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Bueno voy a poner un par de fotos, estas son de una instalación híbrida, fotovoltaica y eólica.




    Esta instalación lleva 12 vasos de batería, un inversor de 3 Kw. un cuadro de protección con el regulador de carga incorporado otro regulador de carga de un aerogenerador Wisper y al fondo un cargador de baterías de 150 Amp. con arranque en rampa.





    Este es el aerogenerador Wisper de 1.000 W. 24 V. no encuentro la foto de los paneles, porque la estructura soporte, era de inclinación variable, lástima.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  13. #88
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Instalación de conexión a red de 5 Kw. realizada en la provincia de Granada, lamentablemente robaron los paneles







    Pondre otra foto en otro post, porque el administrador del foro no me deja subir mas fotos en el mismo post...
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  14. #89
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas




    Tercera y ultima foto por hoy
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  15. #90
    javivivi13 está desconectado Forero
    Fecha de ingreso
    dic 2008
    Ubicación
    avila
    Mensajes
    80

    Predeterminado Respuesta: insertar una imagen

    a ver que os parece como he anclado mis paneles. doy fe de que han aguantado el ultimo temporal con fuertes rachas de viento.como os prometi enseño mis resultados.el resto de la instalacion cuando la pula un poco subire tambien unas fotos.un saludo.





    Última edición por solarweb; 17/03/2009 a las 08:10

  16. #91
    gardania está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    PALENCIA
    Mensajes
    396

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Impresionantes fotografias.

    Acabados excelentes.

    Un saludo

  17. #92
    javivivi13 está desconectado Forero
    Fecha de ingreso
    dic 2008
    Ubicación
    avila
    Mensajes
    80

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    gracias gardania, he tratado de aprovechar al maximo el entorno.
    sitio elevado,zona de piedras sin utilidad (hasta ahora), y lo mas altas posibles para dificultar malas intenciones.un saludo.

  18. #93
    Avatar de Photon
    Photon está desconectado Moderador
    Fecha de ingreso
    jul 2006
    Ubicación
    Malaga
    Mensajes
    14.074
    Entradas de blog
    17

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    La estructura es hierro normal o preparado para exteriores? Taco quimico?

  19. #94
    nolot5 está desconectado Forero Junior
    Fecha de ingreso
    nov 2008
    Ubicación
    Malaga
    Mensajes
    8

    Predeterminado Respuesta: propuesta

    Cita Iniciado por Conchuo Ver mensaje
    Bueno pues yo me animo a publicar una foto del interior, el cuadro eléctrico tiene en su interior todas las protecciones y las conexiones necesarias y en la tapa lleva el regulador de carga y un conmutador para poder obtener en la vivienda energía procedente del sistema solar o de un grupo generador. Los vasos de la batería, estan instalados en doa alturas, para que se pueda ver sin dificultad el nivel del electrolito.

    Como se puede apreciar, la instalación queda muy limpia y profesional. sin cables incordiando por todos sitios.

    Mas adelante pondre alguna foto de lo que no se debe hacer, que también las tengo.



    Conchuo están muy bien estos kits que montas, le colocas alguna protección cuando hay un grupo electrógeno? Los picos podrian llegar a quemar el inversor no?

  20. #95
    gardania está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    PALENCIA
    Mensajes
    396

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Cita Iniciado por Photon Ver mensaje
    La estructura es hierro normal o preparado para exteriores? Taco quimico?
    Un saludo.

    Trabajamos en hierro galvanizado. todos los amarres con taco quimico siempre que hay hormigón, sinó, taladramos y varillas roscadas, atravesando paredes. En Mástiles muy pequeños, com barraqueros y tacos del 12 ó 14.

  21. #96
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: propuesta

    Cita Iniciado por nolot5 Ver mensaje
    Conchuo están muy bien estos kits que montas, le colocas alguna protección cuando hay un grupo electrógeno? Los picos podrian llegar a quemar el inversor no?
    No se exactamente lo que quieres decir, pero yo lo que hago es que instalo un conmutador de dos entradas y una salida, en una de las entradas conecto la ac que viene del inversor y en la otra la ac que viene del grupo y la salida la conecto con la vivienda, de esta forma es completamente imposible que se conecten las dos corrientes al mismo tiempo.

    Ya sabes que si le llega a la salida de ac del inversor corriente proviniente del grupo, se quema al momento.

    Si te fijas bien en la foto, verás que hay un conmutador en la tapadera del cuadro de protección, en la parte baja, este es el que me refiero.
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  22. #97
    Gran Drago está desconectado Forero
    Fecha de ingreso
    oct 2008
    Ubicación
    El Muuuuundooooo
    Mensajes
    948

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Conchuo, aparte de este sistema que comentas, sueles conectar al mismo tiempo la salida cc que tienen algunos grupos a la entrada cc del cargador para al mismo tiempo que suministra el grupo cargue baterias?

  23. #98
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    No entiendo muy bien tu pregunta, normalmente la salida de cc de los grupos son para cargar alguna batería, o para utilizar algo que consuma 14 V. mas o menos.

    Los inversores cargadores no tienen entrada de cc, la entrada es siempre de ac y a través del cargador interno del propio inversor, convierte esta corriente en cc para cargar la batería, normalmente con bastante intensidad, suelen ser cargadores potentes, 50 / 100 Amp. mientras que la salida de cc de un grupo pequeño tiene a los sumo 5/10 Amp.

    Pero no se si he respondido exactamente a tu pregunta ??
    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla

  24. #99
    javivivi13 está desconectado Forero
    Fecha de ingreso
    dic 2008
    Ubicación
    avila
    Mensajes
    80

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    la estructura es de hierro.consta de:
    consta de 4 UPN de 10cm unidas dos a dos para formar los pilares, de 4mt de altura.
    la base son dos placas de 40x40cm y 12mm de espesor
    la inclinacion son dos IPN de 10cm y las sujecciones a placa son tuvo de 4x4cm
    los vientos son tes de 50mm ancladas a placas de 25x25cm de 10mm de espesor
    tiene una mano de minio proteccion especial para la interperie y despues otra mano de pintura
    los tacos son tipo hilti aticorrosion de 12x140mm.
    un saludo
    Última edición por javivivi13; 18/03/2009 a las 22:07 Razón: error

  25. #100
    Avatar de Conchuo
    Conchuo está desconectado Forero
    Fecha de ingreso
    abr 2007
    Ubicación
    Andalucía
    Mensajes
    2.796

    Predeterminado Respuesta: Fotografías instalaciones fotovoltaicas aisladas

    Foto de una instalación de 50 paneles de 110 Wts. realizada en una sola estructura.





    Saludos
    Conchuo

    El Sol nos ofrece una energía limpia, segura y gratis... utilecémosla
