    Predeterminado Re: Fotografías instalaciones solares termicas

    dice que te salta la valvula de seguridad? puede ser por sobre presion del sistema.

  2. #62
    xeonpj está desconectado Forero
    Fecha de ingreso
    oct 2014
    Ubicación
    Sevilla
    Mensajes
    29

    Predeterminado Re: Fotografías instalaciones solares termicas

    Cita Iniciado por Pearlguns Ver mensaje
    dice que te salta la valvula de seguridad? puede ser por sobre presion del sistema.

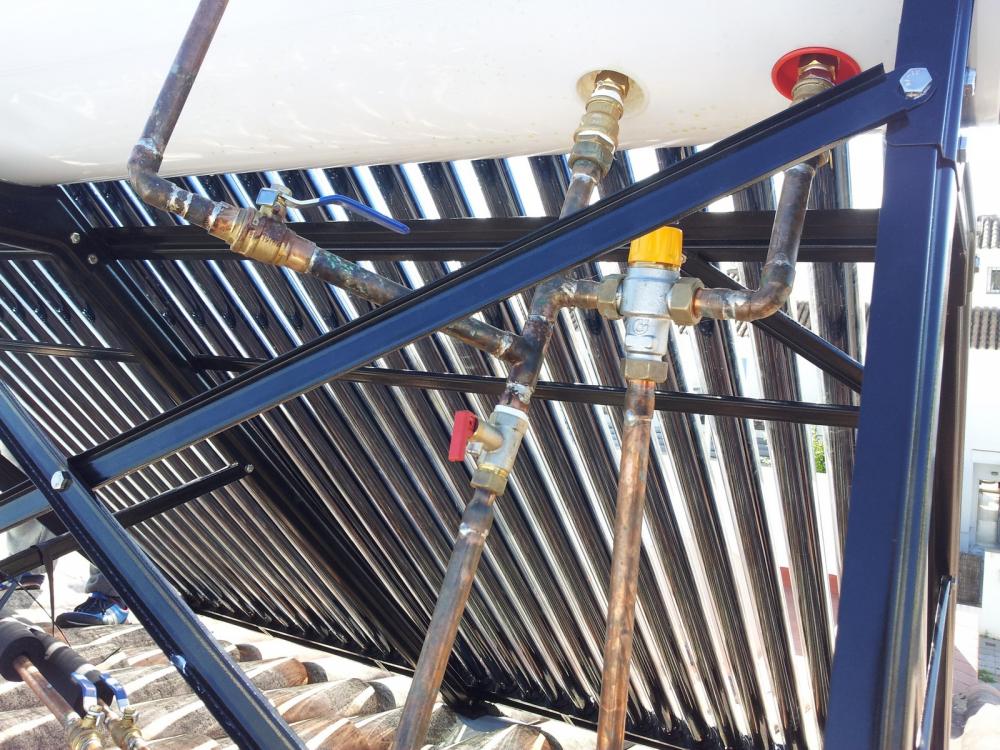

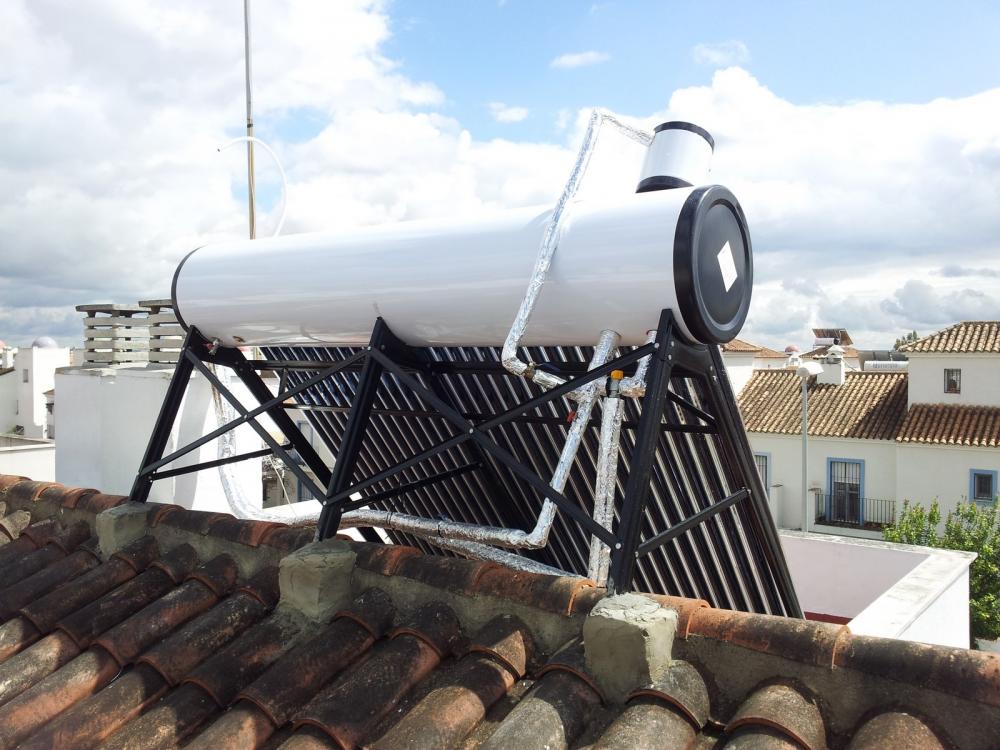

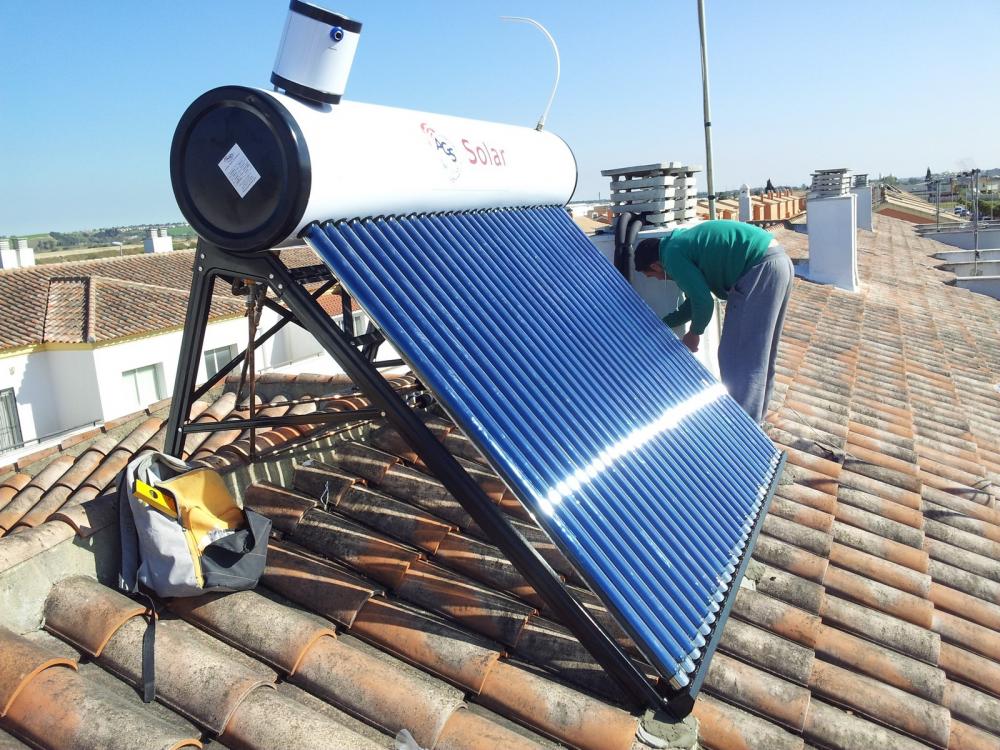

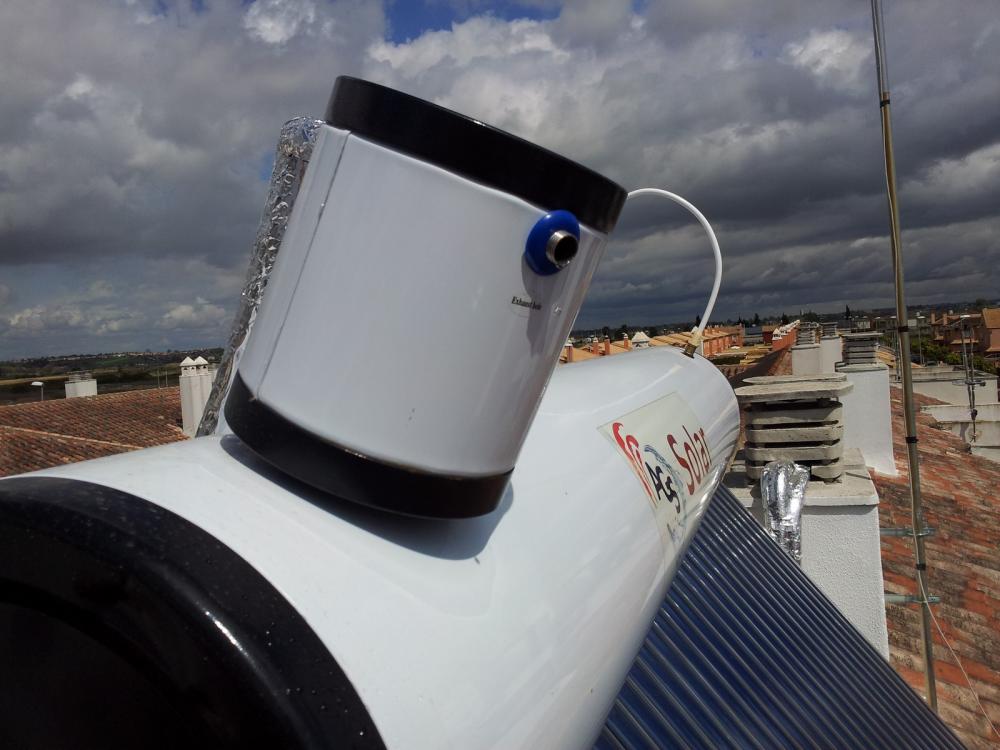

    no la valvula no, salia por el aireador del autollenado, pero despues de ver como funciona por dentro, y viendo que es de vez en cuando, va ser condensacion, asi que le he puesto un tubo al aireador como el del deposito, y ya con eso no creo que me de mas problemas. Gracias, un saludo.

  3. #63
    Carlos Nish está desconectado Forero Junior
    Fecha de ingreso
    mar 2015
    Ubicación
    URUGUAY
    Mensajes
    1

    Predeterminado Re: Fotografías instalaciones solares termicas

    Hola Colegas!
    Escribo desde Uruguay, hace 2 años que soy instalador y envio fotos de montaje de un trabajo que estoy llevando a cabo el dia de hoy, es un equipo colector plano, ultra selectivo (forzado) de 200 litros, con tanque vertical e independiente, bomba, controlador.
    Les agradezco su opinion y/o sugerencia, ya que la idea es compartir experiencias y seguir aprendiendo.-
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones solares termicas-20150327_113936.jpg   Fotografías instalaciones solares termicas-20150307_104510.jpg   Fotografías instalaciones solares termicas-20150327_115334.jpg

    Fotografías instalaciones solares termicas-20150327_114024.jpg   Fotografías instalaciones solares termicas-20150327_114000.jpg

  4. #64
    donc está desconectado Forero
    Fecha de ingreso
    ago 2008
    Ubicación
    parla,madrid
    Mensajes
    1.496

    Predeterminado Re: Fotografías instalaciones solares termicas

    Hola,
    Tienes que pintar la estructura con pintura antioxido.
    En la tuberia de entrada en panel se puede formar aire,habra que poner un purgador en este tramo en la parte mas alta.

    Saludos.

  5. #65
    tarari está desconectado Forero Junior
    Fecha de ingreso
    jun 2015
    Ubicación
    Valencia
    Mensajes
    7

    Predeterminado Re: Fotografías instalaciones solares termicas

    vaya trabajazo, sí que sois artistas y manitas, bravo por vuestras iniciativas

  6. #66
    Nexusmatrix está desconectado Forero
    Fecha de ingreso
    jun 2014
    Ubicación
    Valladolid
    Mensajes
    155

    Predeterminado Re: Respuesta: Fotografías instalaciones solares termicas

    Buenos dias.

    Os vengo con una consulta.

    Vereis, me estan realizando la instalación de un sistema basado en una caldera de Biomasa que alimenta a un DI para el suelo radiante, y un D.ACS alimentado o bien a través del DI o a través de un panel solar.

    Este suelo radiante se divide en dos plantas, para cada planta tiene un Oventrop con una Alpha 2.

    La cuestión es que me ha colocado para el suelo radiante de la planta de abajo purgadores automaticos tanto en la salida como en la entrada al Oventrop (por estar mas alto que el colector), pero tambien (salida y entrada) en el armario colector. Me parece un exceso pero no es perjudicial o eso creo.

    Lo que si no entiendo muy bien es lo siguiente.

    Fijaros en la imagen.
    Fotografías instalaciones solares termicas-img_20150728_23525513.jpg

    El agua fria entra por el lado derecho de la imagen, se ramifica y pasa por un lado por el vaso de expansión del Deposito de ACS. Este deposito es un DUO es decir toma agua caliente a través de una placa solar o a traves del DI.

    , y a partir de aqui no entiendo nada.

    Primero pasa por una llave de paso, que viene a cerrar la entrada de agua a la instalación.

    Luego se ramifica a las siguientes zonas

    Por un lado pasando por una llave de paso, atraviesa una bomba y entra por una toma del deposito de ACS en el que tiene una pegatina de una radiador rojo.

    Por otro lado va a la entrada del Oventrop

    Y por otro lado va a la parte superior del DI.

    Puestos a cabilar (haber si no me equivoco), podria entender que la primera llave de paso se use solo para llenar la instalación y una vez llena se cierre.

    Y a partir de ahi, la llave de la bomba estaria abierta, y de esta forma el agua caliente del DI alimentaria al Suelo radiante a traves del colector de bombas y cuando lo necesitara el D.ACS se activara la bomba.

    Que yo sepa siempre se le da prioridad al ACS antes que al suelo radiante y no veo como se puede hacer eso en esta instalación.

    Porque no veo ninguna valvula desde el DI, que seria la que dejara pasar el agua caliente o bien al colector o bien al D.ACS.

    Espero poder haberme explicado bien y que me indiqueis si es correcto mi analisis o si falta o falla algo aqui.

    Gracias

  7. #67
    donc está desconectado Forero
    Fecha de ingreso
    ago 2008
    Ubicación
    parla,madrid
    Mensajes
    1.496

    Predeterminado Re: Fotografías instalaciones solares termicas

    Deberian haber puesto una valvula de 3 vías antes para poder desviar según necesidades.

    Las tuberías se quedan sin aislar?

    Saludos.

  8. #68
    Nexusmatrix está desconectado Forero
    Fecha de ingreso
    jun 2014
    Ubicación
    Valladolid
    Mensajes
    155

    Predeterminado Re: Fotografías instalaciones solares termicas

    Ya se pondrán las fundas.

    A mi lo que me preocupa que entre el suelo antes o durante se necesite ACS

  9. #69
    Avatar de pepedemoron
    pepedemoron está desconectado Forero
    Fecha de ingreso
    ene 2014
    Ubicación
    SEVILLA
    Mensajes
    163

    Predeterminado Re: Fotografías instalaciones solares termicas

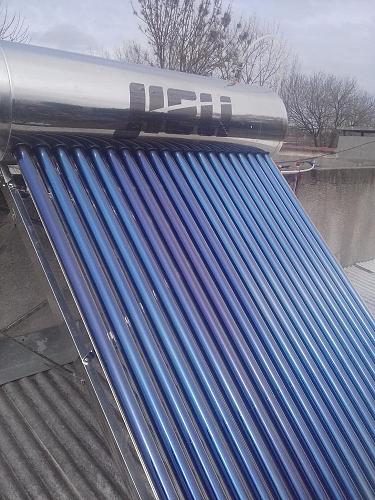

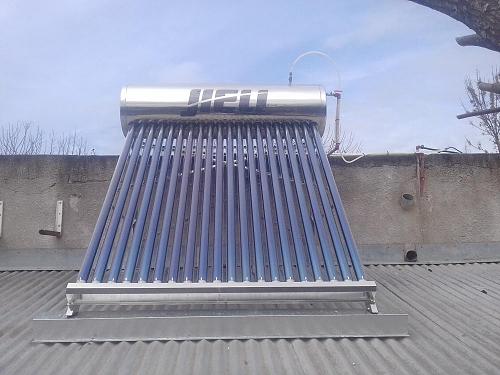

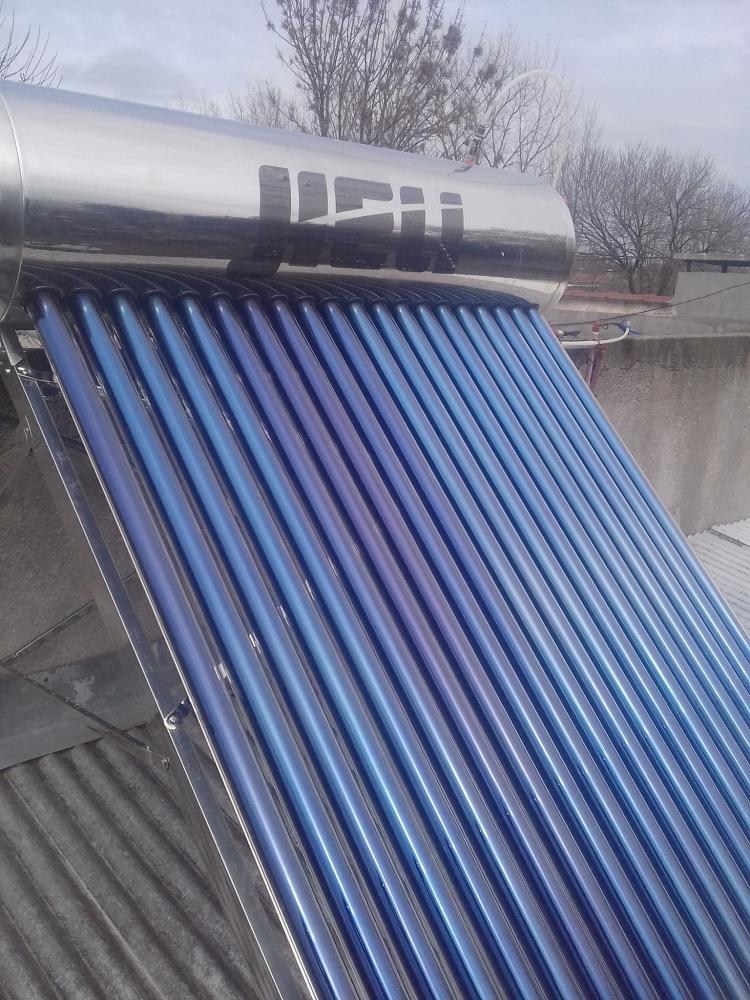

    [IMG]
    Algunas fotos de montajes, para continuar este hilo, un saludo para todos

  10. #70
    LauraMartinez está desconectado Forero Junior
    Fecha de ingreso
    oct 2015
    Ubicación
    Zaragoza
    Mensajes
    11

    Predeterminado Re: Fotografías instalaciones solares termicas

    Instalación de paneles solares térmicos en Alagón (cerca de Zaragoza)
    Fotografías instalaciones solares termicas-6-placas-solares.-agua-caliente-calefaccion-calentamiento-piscina-verano.jpg

  11. #71
    Edcrane está desconectado Forero Junior
    Fecha de ingreso
    nov 2015
    Ubicación
    Ceuta
    Mensajes
    4

    Predeterminado Re: Fotografías instalaciones solares termicas

    Para el que esté interesado en tubos de vacío...

    Mi equipo es de 300l de tubos de vacío, como el de xeonpj, comprado a Grupo Almeda (Málaga) y montado en Ceuta por un frigorista con mi ayuda. Tengo puesto en serie un calentador termostatico de junkers y dos microbombas de agua, calienta mucho pero no consigo buen caudal (parece q retiene aire).

    Archivo adjunto 14475Fotografías instalaciones solares termicas-image.jpgFotografías instalaciones solares termicas-image.jpgFotografías instalaciones solares termicas-image.jpgArchivo adjunto 14479Fotografías instalaciones solares termicas-image.jpgArchivo adjunto 14481
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones solares termicas-image.jpg   Fotografías instalaciones solares termicas-image.jpg
    Última edición por Edcrane; 01/04/2016 a las 14:15

  12. #72
    xeonpj está desconectado Forero
    Fecha de ingreso
    oct 2014
    Ubicación
    Sevilla
    Mensajes
    29

    Predeterminado Re: Fotografías instalaciones solares termicas

    que presion de agua tienes?? piensa que el serpentin interno es de menos diametro.

  13. #73
    Edcrane está desconectado Forero Junior
    Fecha de ingreso
    nov 2015
    Ubicación
    Ceuta
    Mensajes
    4

    Predeterminado Re: Fotografías instalaciones solares termicas

    Hola q tal Xeon!

    Pues es bajita creo, no la he podido medir, pero creo q andará por los 2 bares. He puesto multicapa de 20mm y cobre de 18 en el circuito de autollenado. Son unos 17 metros de tubería más el serpentín...
    El flujo directo al calentador es de 7.3 litros/min y cuando lo paso por los colectores solares se queda en 3.3.

    Además puse ayer un purgador en la joroba q hace el tubo antes de bajar, pero las microbombas esas de la foto creo q le hacen chupar mas aire, por lo que he optado por taponarlo.

    A ti t llega buen caudal? Q presión tienes en casa?

    - - - - - - - - - - - - - - - - - - -

    Más fotos...
    Miniaturas adjuntadas Miniaturas adjuntadas Fotografías instalaciones solares termicas-image.jpg

  14. #74
    xeonpj está desconectado Forero
    Fecha de ingreso
    oct 2014
    Ubicación
    Sevilla
    Mensajes
    29

    Predeterminado Re: Fotografías instalaciones solares termicas

    yo es k tengo 4,5bar de presion de red( tengo k reducirlo k me esta causando problemas). el serpentin la vuelta viene muy estrangulado, eso me fije anted de montarlo...

  15. #75
    Avatar de A.J.
    A.J. está desconectado Forero
    Fecha de ingreso
    mar 2014
    Ubicación
    JEREZ
    Mensajes
    69

    Predeterminado Re: Fotografías instalaciones solares termicas

    Fotografías instalaciones solares termicas-dscn0019.jpgFotografías instalaciones solares termicas-dscn0024.jpgFotografías instalaciones solares termicas-dscn0025.jpgEsta es la foto de mi equipoFotografías instalaciones solares termicas-dscn0023.jpg

  16. #76
    JoseCL está desconectado Forero Junior
    Fecha de ingreso
    may 2016
    Ubicación
    Barcelona
    Mensajes
    1

    Predeterminado Re: Fotografías instalaciones solares termicas

    Hola! soy nuevo en este forum y me interesa mucho en este tema de aplicación termo solar.
    Me gustaría compartir ejemplos de aplicación con los captadores cerámicos en el extremo oriente donde se esta empiezando a ser muy populares en las viviendas rulales.

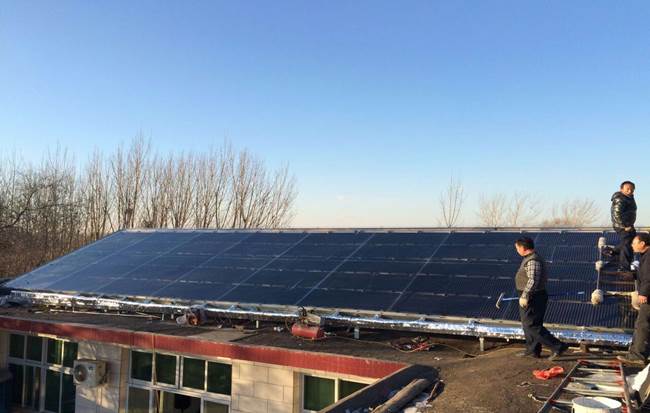

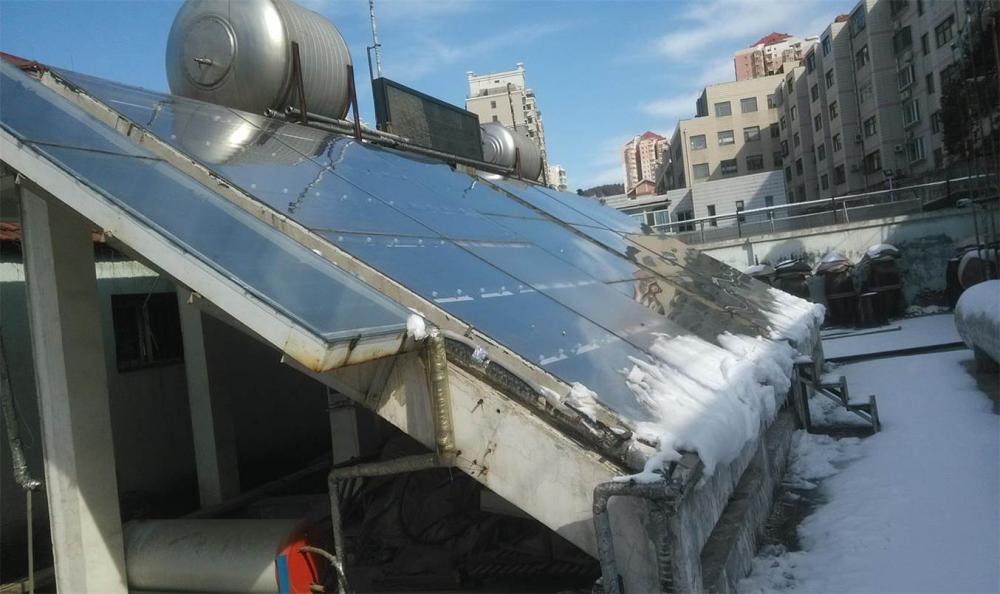

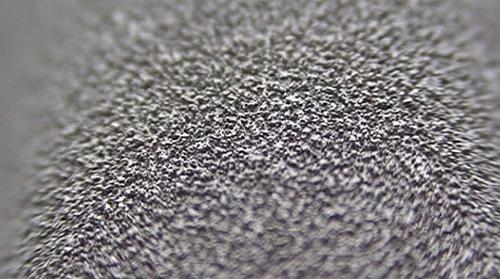

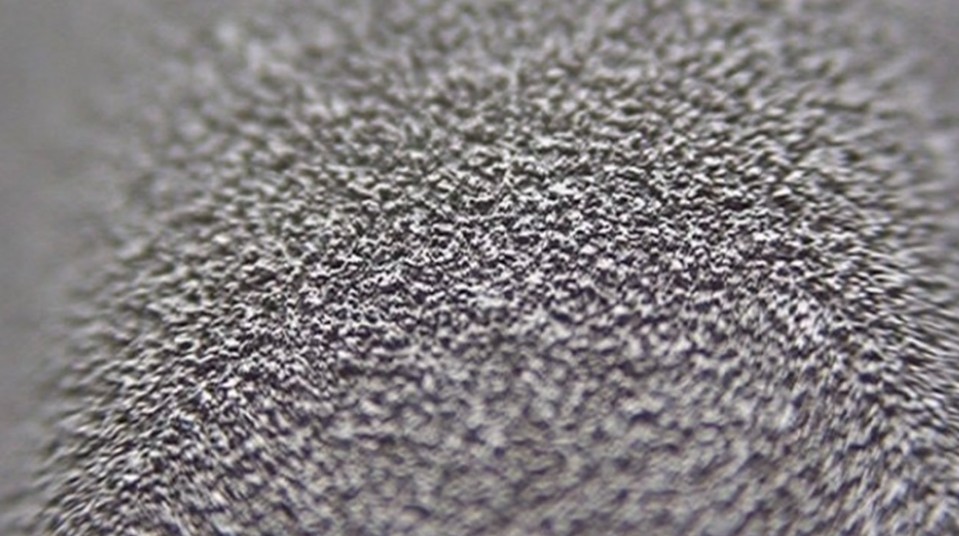

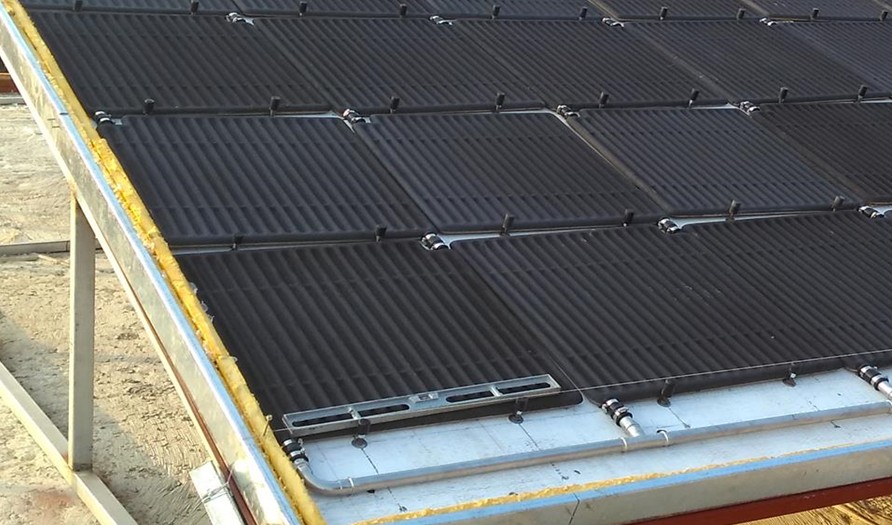

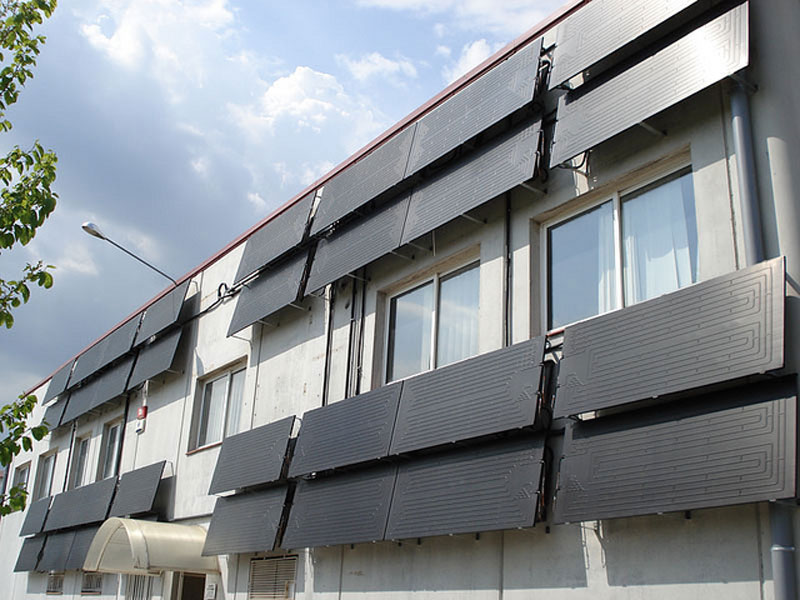

    Se integra con la estructura de tejado y remplaza al aislamiento termico y el tejado por estos captadores cerámicos.

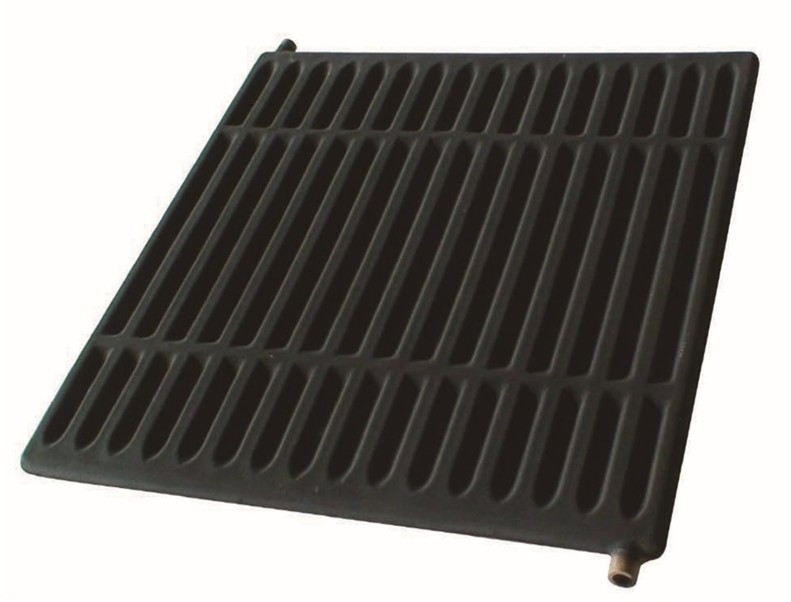

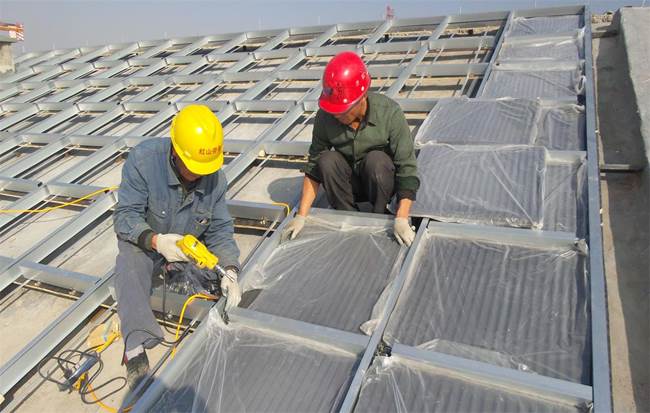

    Fotografías instalaciones solares termicas-captador-ceramico2.jpgFotografías instalaciones solares termicas-captador-ceramico.jpgFotografías instalaciones solares termicas-6.jpgFotografías instalaciones solares termicas-3.jpgFotografías instalaciones solares termicas-5.jpgFotografías instalaciones solares termicas-4.jpg

  17. #77
    galania está desconectado Forero
    Fecha de ingreso
    jul 2009
    Ubicación
    Bizkaia
    Mensajes
    38

    Predeterminado Re: Fotografías instalaciones solares termicas

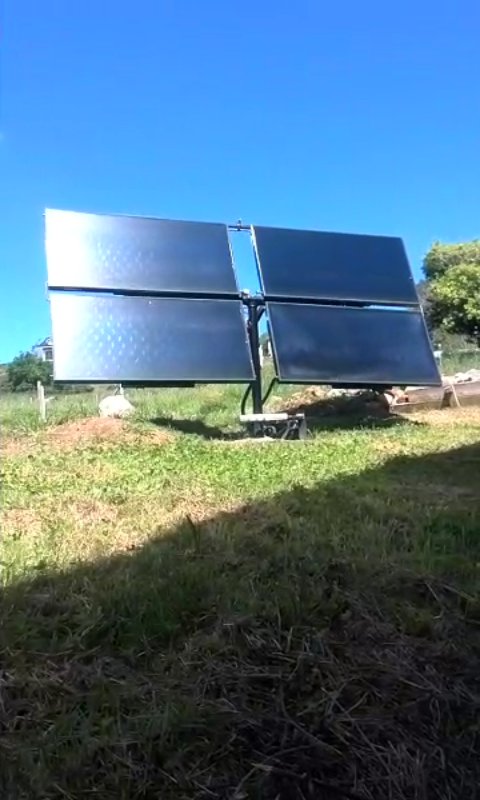

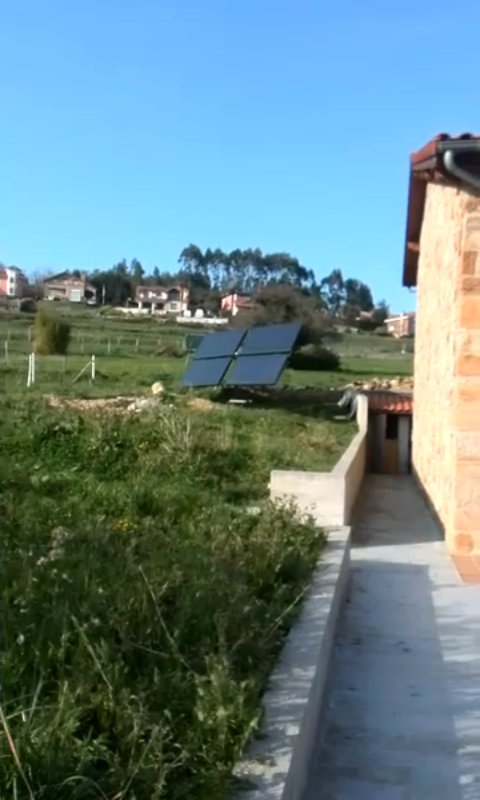

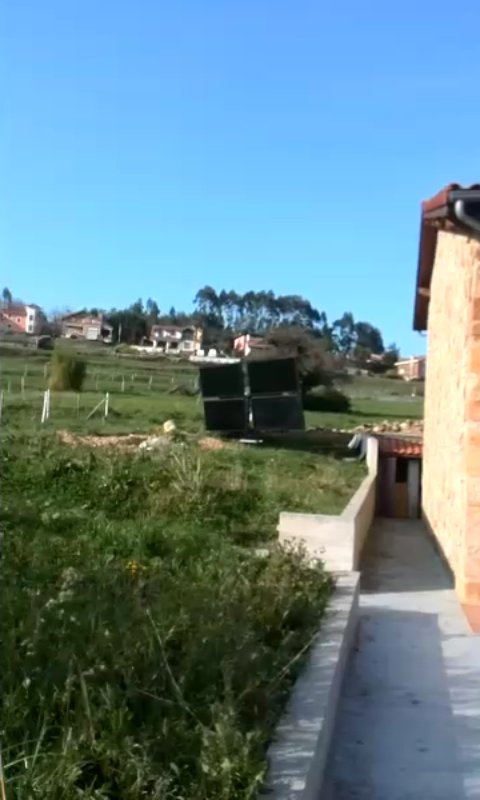

    Fotografías instalaciones solares termicas-img_20160510_174518.jpgFotografías instalaciones solares termicas-img_20160510_174523.jpgFotografías instalaciones solares termicas-img_20160510_174534.jpgFotografías instalaciones solares termicas-img_20160510_174539.jpg
    Instalación realizada hace tres años con unos rendimientos muy buenos.

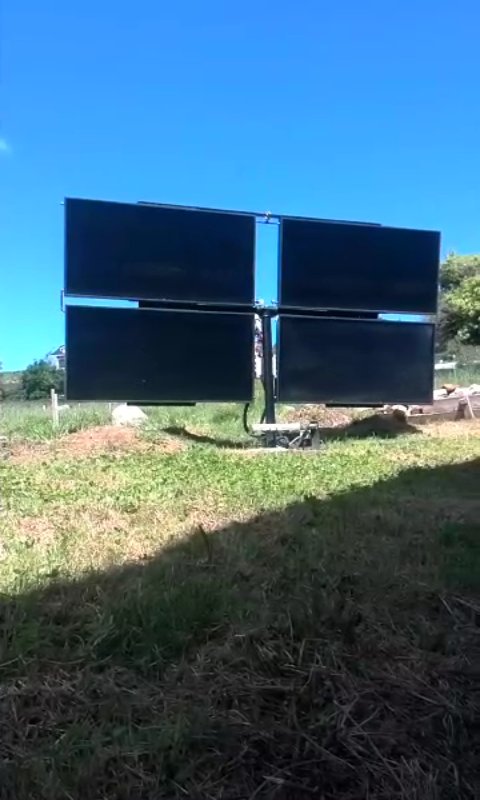

    SEGUIDOR SOLAR TERMICO MODULANTE POR TEMPERATURA

  18. #78
    roman85 está desconectado Forero Junior
    Fecha de ingreso
    jun 2016
    Ubicación
    Vall de Uxo
    Mensajes
    6

    Predeterminado Re: Fotografías instalaciones solares termicas

    Vaya tela. Hay unas instalaciones de miedo!

  19. #79
    Naturalsol está desconectado Forero Junior
    Fecha de ingreso
    ene 2017
    Ubicación
    Murcia
    Mensajes
    1

    Predeterminado Re: Fotografías instalaciones solares termicas

    Esta es nuestra pequeña aportación al hilo

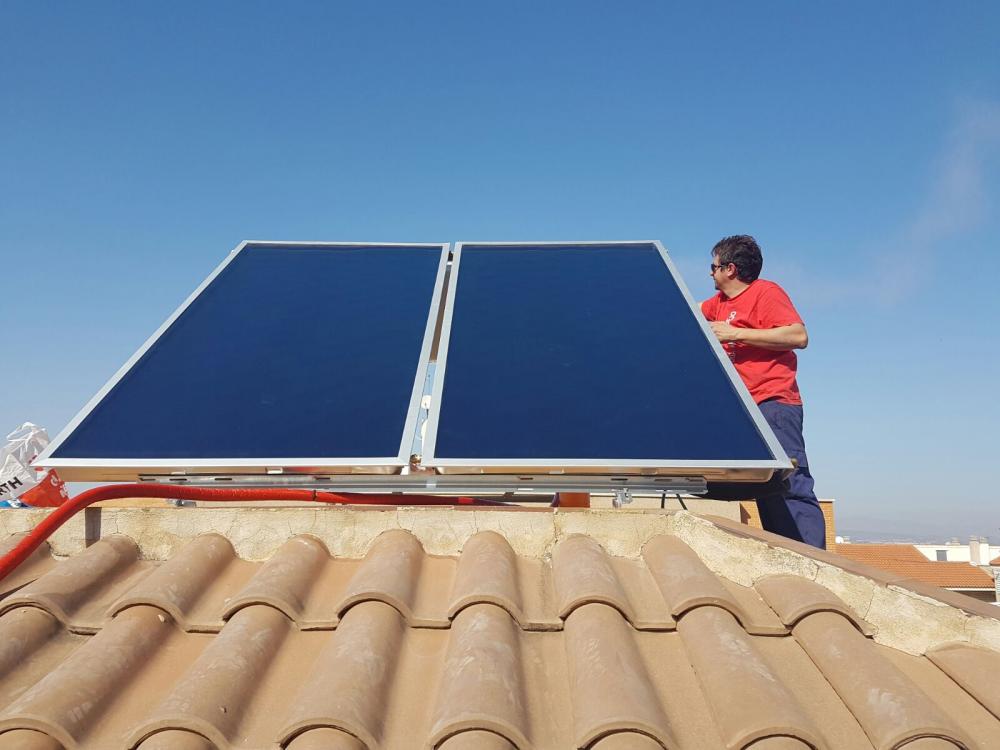

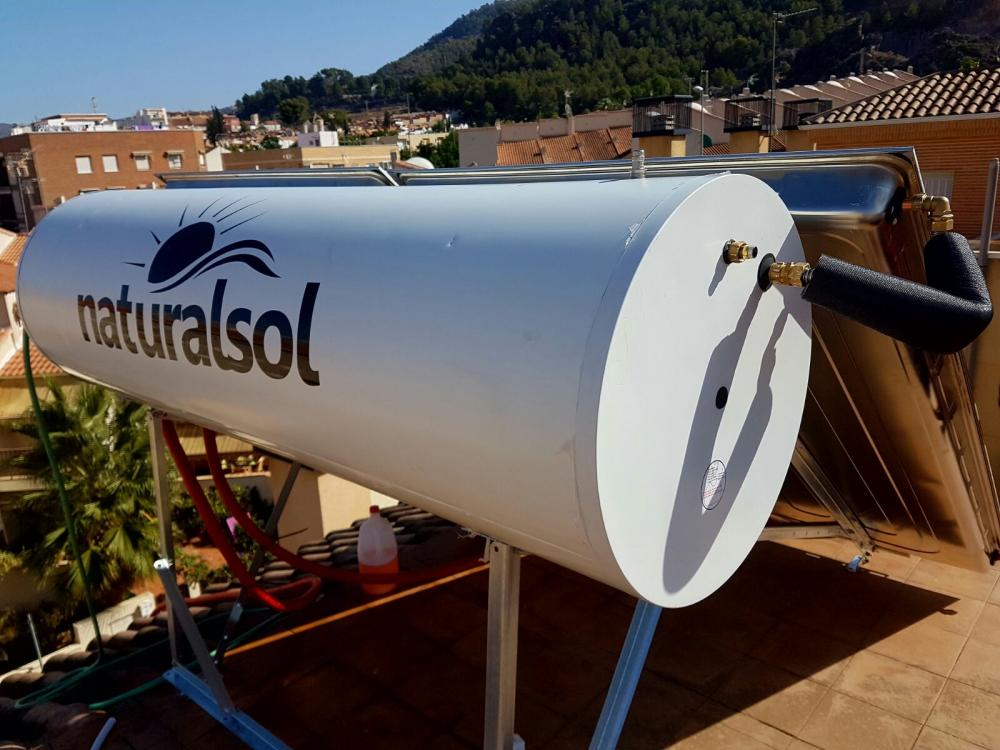

    Fotografías instalaciones solares termicas-img_1331.jpg
    Fotografías instalaciones solares termicas-img_1332.jpg
    Naturalsol Green Energy

    http://naturalsol.es

  20. #80
    Avatar de Juliosev
    Juliosev está desconectado Forero Junior
    Fecha de ingreso
    oct 2016
    Ubicación
    Cuenca
    Mensajes
    2

    Predeterminado Re: Fotografías instalaciones solares termicas

    Algunas son impresionantes
