Fotografías instalaciones fotovoltaicas aisladas

Muchas gracias por compartir las instalaciones!

Cita:

---

Iniciado por aprendizdetodo

Hola,

Ahi van las mias, la instalacion del agua con un deposito de 500L, la toma del agua en la parte de abajo, un desagüe arriba por si falla la boya, bomba shurflo, calderin o vaso de expansion de ACS de 18L.

Tambien subo alguna de la instalacion FV que tengo para pruebas, esta provisional. Y de la base para la estructura donde iran definitivamente.

Saludos,

---

Hola me gustaría saber todo esto para que sirve

Muy buenas!
No consigo ver casi ninguna de las fotos!! Y tampoco puedo adjuntar las mías

buenas noches.
Hoy he fotografiado la instalación de FV + aerogenerador .
Estoy en proceso de actualizarla ya que se monto hace unos 14 años y la instalación deja mucho que desear.

Aquí van fotos de mi instalación:

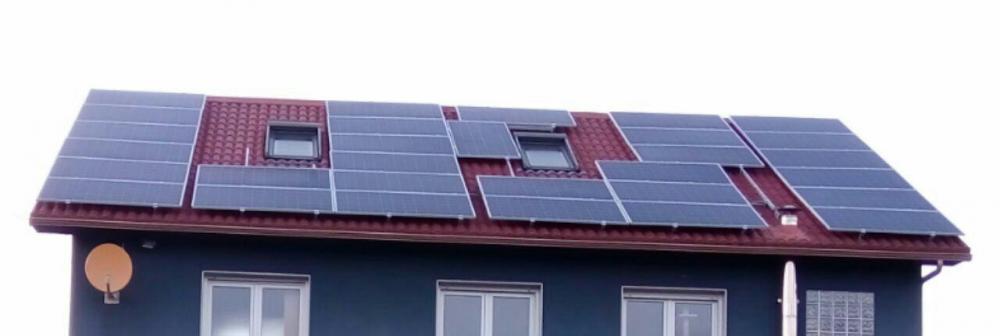

Archivo adjunto 22323
Los paneles (60% de los que forman la instalación, faltan por instalar el otro 40%)

Archivo adjunto 22324

Estos son los equipos: 2 inversores Must 5000W 48V PV18 VHM y 3 reguladores de carga Must 80A 48V PC1800F


Un saludo y gracias por compartir.

Hola buenas me presento me llamo ruben y soy un estudiante de energías renovables (concreta mente de fotovoltaica) y quería preguntarte si tu sabéis de alguna aplicación para obtener medidas exactas de el tejado de las viviendas?.

Si me ayudaras con esto estaría enormemente agradecido.

Muchas gracias por tu atención

Buena idea usar flickr para las fotos. voy a verlo

Cita:

---

Iniciado por RubenSG

Hola buenas me presento me llamo ruben y soy un estudiante de energías renovables (concreta mente de fotovoltaica) y quería preguntarte si tu sabéis de alguna aplicación para obtener medidas exactas de el tejado de las viviendas?.

Si me ayudaras con esto estaría enormemente agradecido.

Muchas gracias por tu atención

---

No es este el lugar más adecuado para esa pregunta. Prueba a poner el mensaje en la entrada, "Sistemas conectados..."

Cita:

---

Iniciado por zapatorroto

Hola:
propngo crear un tema donde se cuelguen solo imagenes de instalaciones.

Entre baterias...entre paneles.. hacia inversores... como conectar interruptores de CA para CC...tableros de control...no se algo parecido a lo que Conchuo subió hace un tpo.

en lo personal creo q es una gran ayuda (de la gente con mas experiencia) para empezar a hacerse una idea y tener mas seguridad en lo que se hace y como.
como quien dice una imagen vale mas...

Saludos a todos.

---

Hola soy nuevo, tengo que poner las placas en el terreno y la verdad voy un poco perdido con que que cables poner que separación de las baterías al invierte y me gustaría que me orientaseis un poco porque es un Poco lio. Gracias espero respuesta

Si giras los vasos frontales como el último de la rama en la esquina donde doblan podrás ver el nivel del que está oculto. Creo te dan bien los cables entre vasos. Lindos vasos esos. Felicitaciones y a disfrutarla. Información para Bricaman página 16.

A mi me gustaría saber donde puedo acceder para obtener la máxima información sobre acumuladores para una instalación aislada. ¿Alguien sabría indicarme un sitio web?

Busca en Internet, Autosolar, Rebacas, Monsolar, Bainga... y un millón más !!

En Monsolar hay muy buenos tutoriales.

Información, hay mucha, pero información lo que se dice información, que vaya un poco más allá de copiar y pegar, o sea información de la de verdad, hay muy poca y es muy difícil de encontrar.
Yo tengo acumuladores de plomo y después de mucho buscar sigo con muchas dudas y muy pocas respuestas.

Pues si hacéis preguntas concretas, en este foro obtendréis respuestas.

Buenos días,
adjunto algunas fotos de una instalación que hice recientemente en Mallorca.

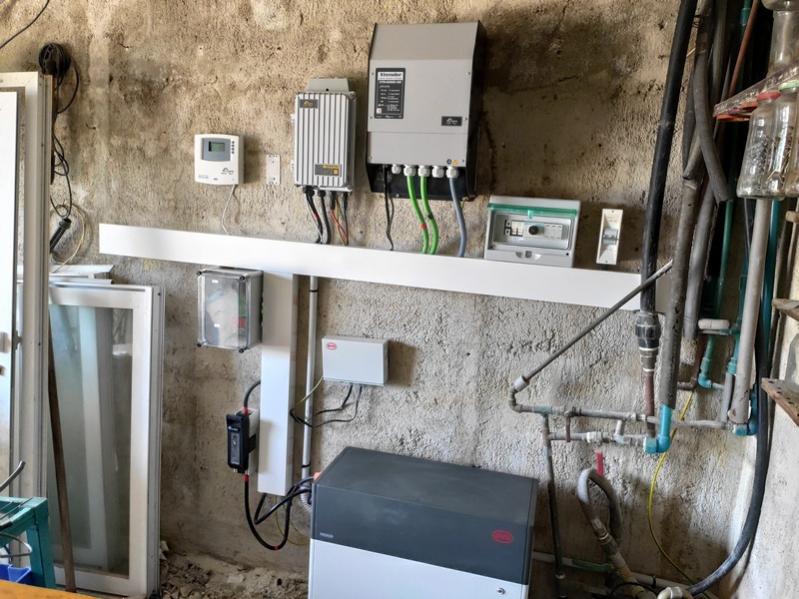

Inversor STUDER XTH6000-48
Regulador STUDER VS-70
14 PANELES PEIMAR SG315M 315Wp 60 CELDAS

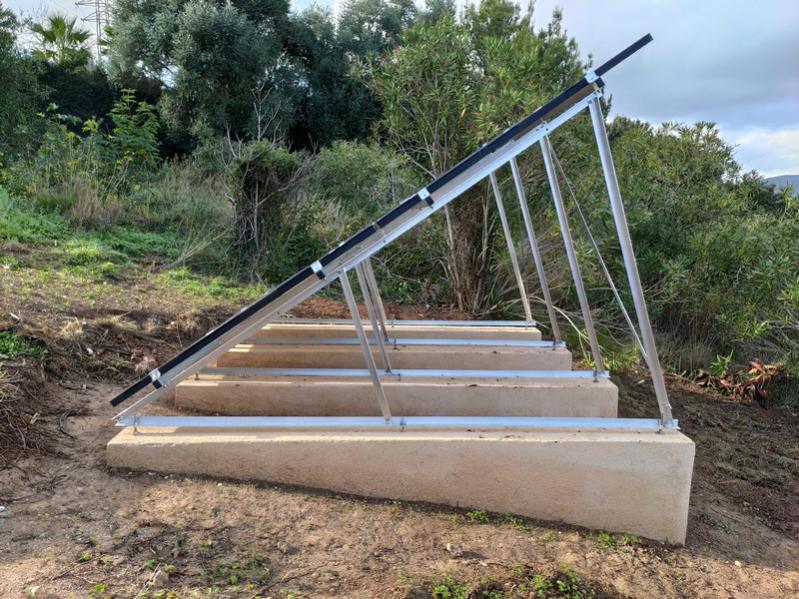

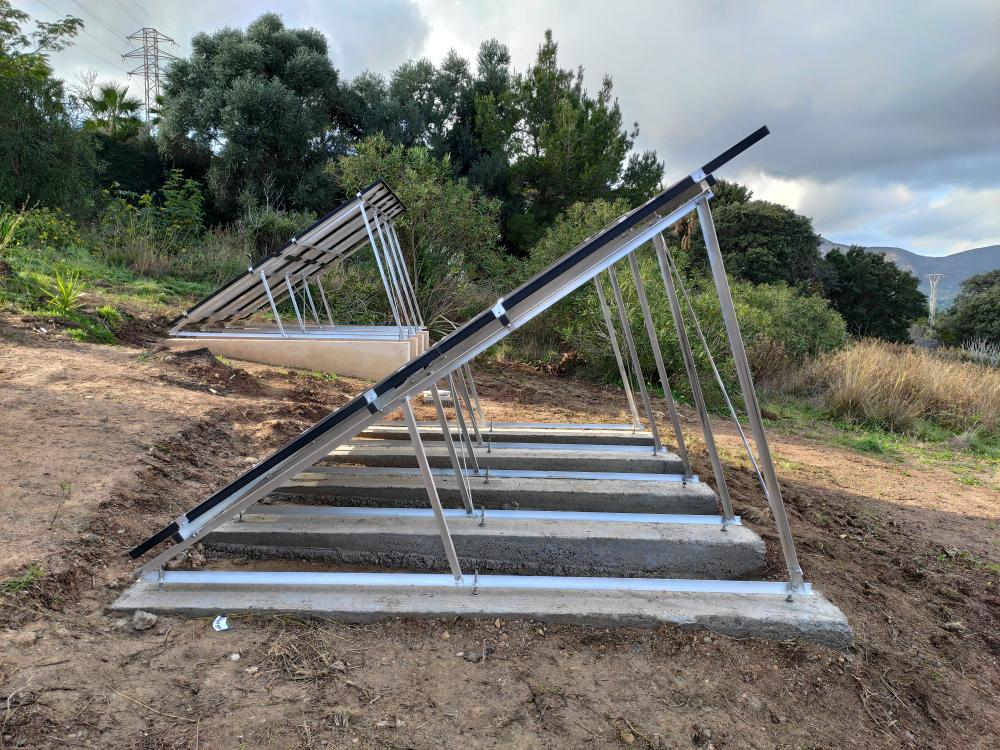

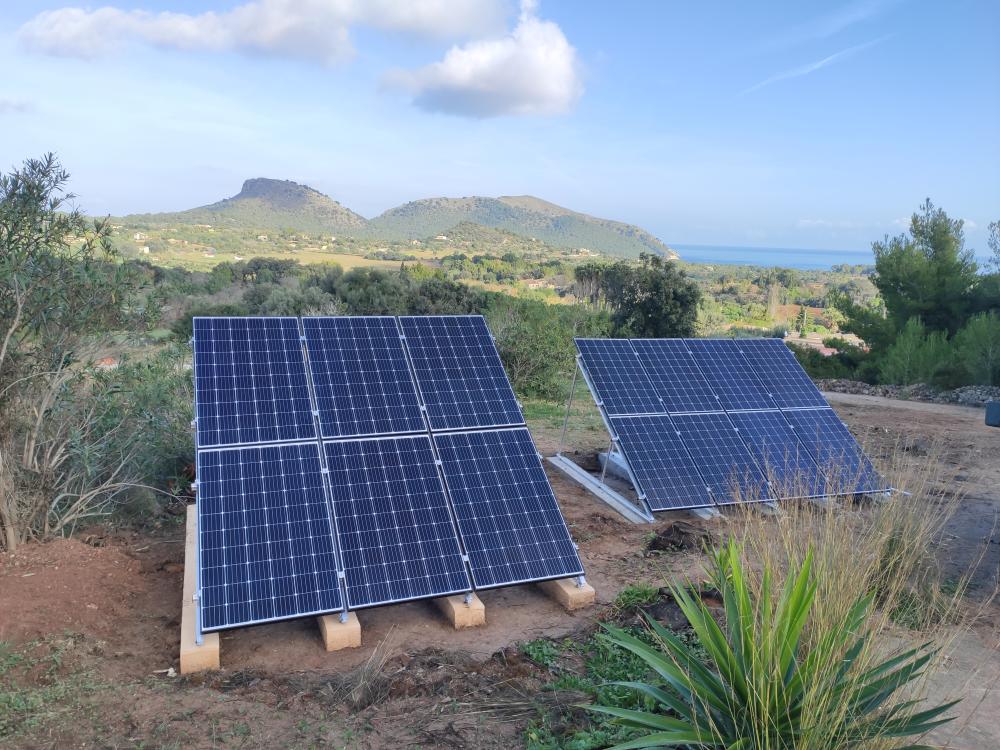

2 SOPORTES 35º ALUMERO

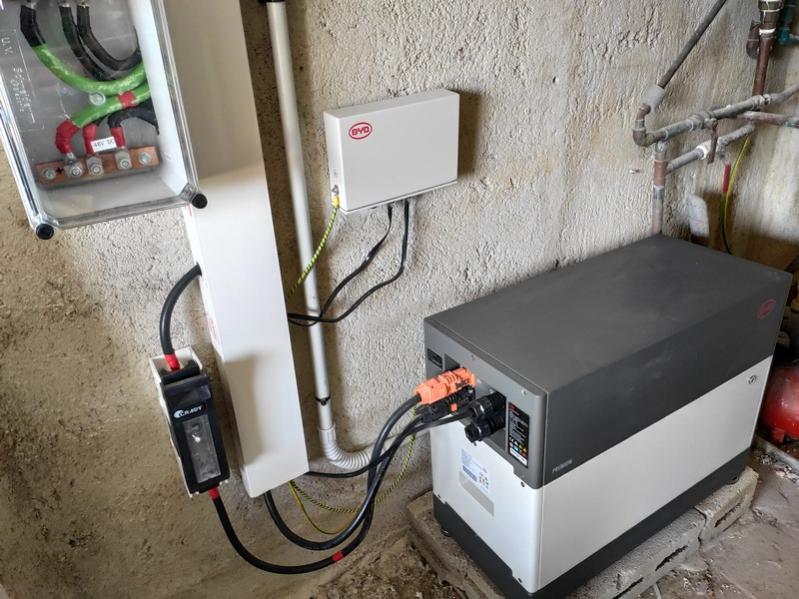

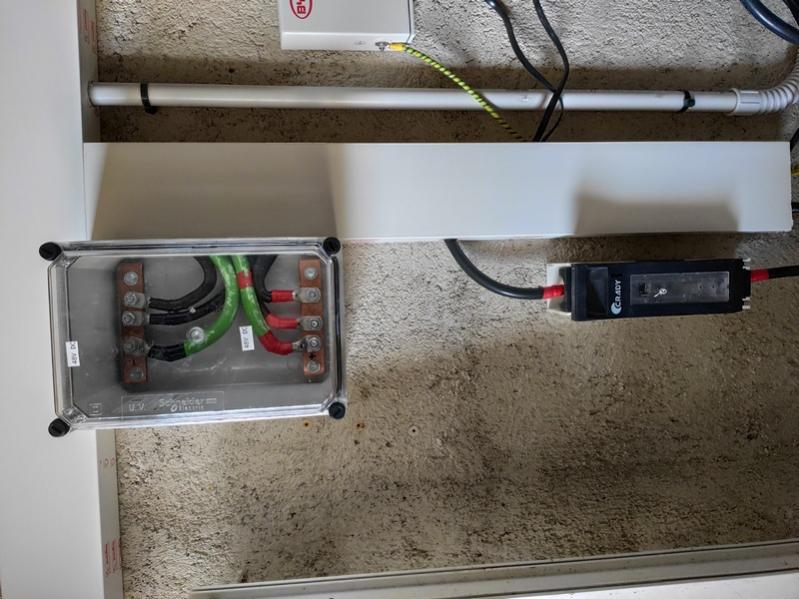

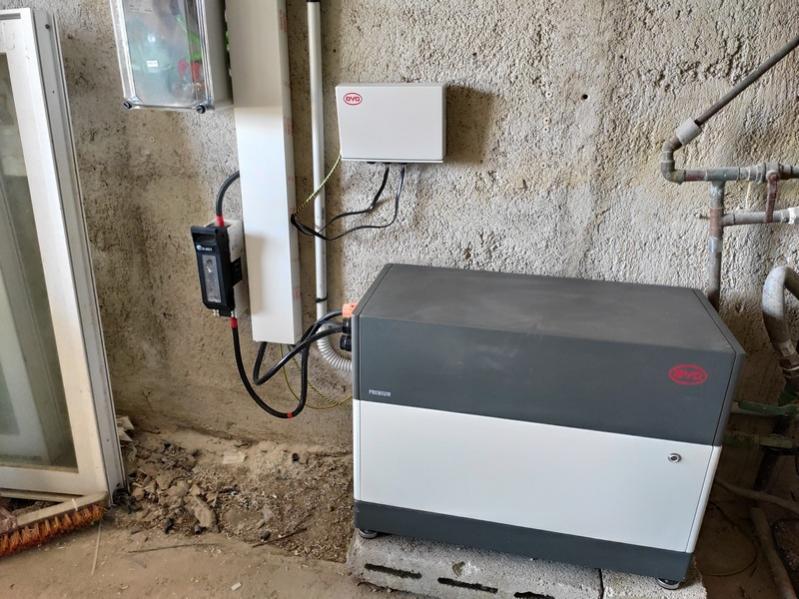

BATERÍA BYD 4KW 48V LITIO

Como había 85 metros entre el campo fotovoltaico y el regulador opté por el VS70 que soporta una tensión de entrada de 600V y así pude hacerlo en un solo string, de esta manera permitía una sección mucho menor. Todos los paneles están en serie.
Nota: La instalación de fontanería que se ve a la derecha esta inutilizada, sino hubiera buscado otro sitio aunque no había mucho.


Archivo adjunto 24674Archivo adjunto 24675Archivo adjunto 24676Archivo adjunto 24677Archivo adjunto 24678Archivo adjunto 24679Archivo adjunto 24680Archivo adjunto 24681Archivo adjunto 24682Archivo adjunto 24683Archivo adjunto 24684


saludos

Buenos días, mi nombre Juan, soy otro novato en esto, me gustaría recibir opinión sobre unas placas con optimizadores o microinversores, ya que tengo zonas de sombra a distintas horas, me han ofrecido Vertex 400 con Enphase IQ7T.
Gracias.

Muchísimas gracias por las fotos, vienen muy bien para los que estamos empezando en esto

Buenas noches, os pongo mi instalación respetuosa con el medio ambiente jejej, me falta conectar todas esas placas 4900 wp que tengo intención de conectarlas al aesun de 3000w, 100 amperios y paralelizable, estas placas Dan una buena sombría a la terraza y a la barbacoa y futura cocina exterior.
https://photos.app.goo.gl/7bwUJtQ3sbJ7rbzm8

Esta es la instalación que tengo activa, al hibrido le tengo 2000wp
Y al regulador 1800wp

https://photos.app.goo.gl/NV72oZMzN6K7iWYd9

Dispongo de 12 vasos de 750ah c100 creo recordar.

Me faltan 15 placas por instalar en el techo.

Voy hacer remuneraciones en cuanto compre los dos híbridos paralelizables para conectarles 5500 a cada uno así aprobechare en los meses malos todo el potencial.

Todo este equipo mueve lo siguiente sin conocimiento ni mirar relojes ni nada jejejej:
Depuradora de 0,5 cv
Bomba de agua
Caldera de pellet 24 horas con radiadores por toda la casa.
Luces por el exterior para que aterrize una avioneta.
3 tv

En enero, febrero tengo apoyo de generador de 5,5kw que lo enciendo 1 hora a las 21 de la noche para que aguante todo hasta las 8 de la mañana.

Tengo el corte de energía creo que en 23,5.

Que os parece? Opiniones, mejoras, críticas....

https://photos.app.goo.gl/PTQUnayewsXY7omQ6

Muy buenas, que buena pinta tiene todo,enhorabuena por esas instalaciones.
saludos.

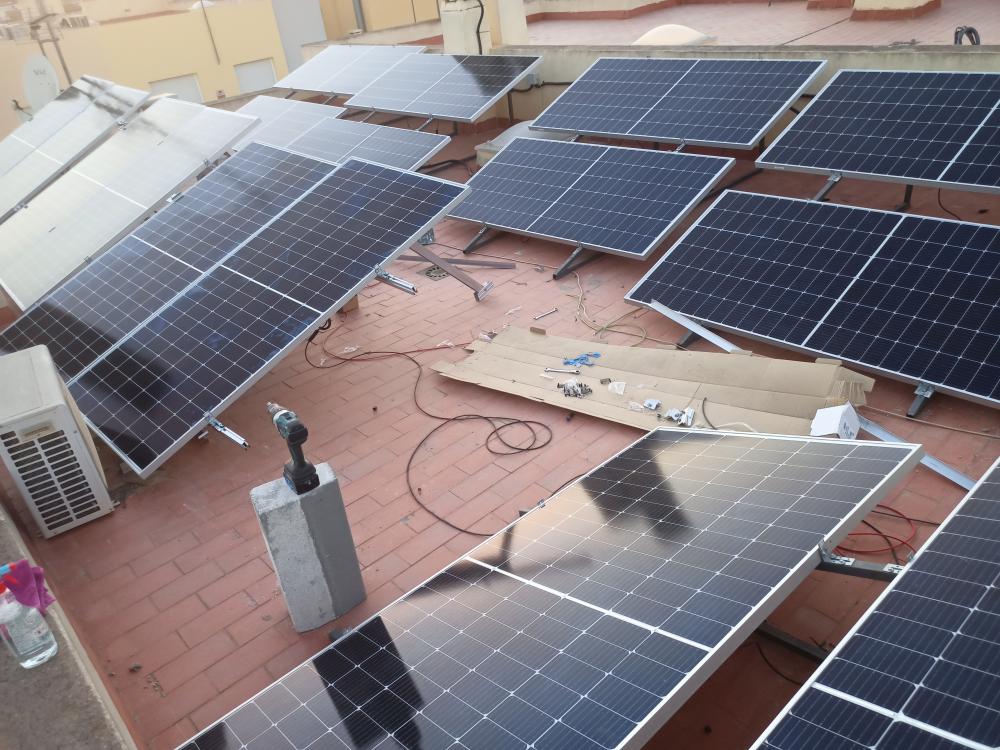

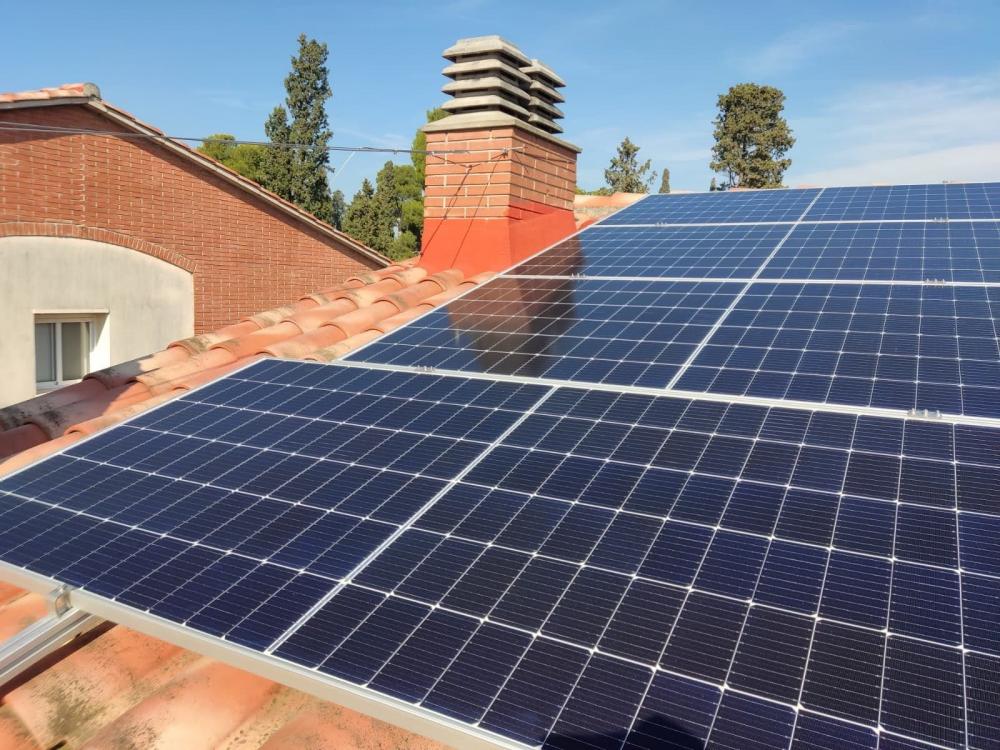

Bueno pues me pongo algunas fotos de la mia, con vuestro permiso y sabiendo que por aqui hay autenticas brutalidades, estoy contento, me falta terminar la colocacion del inversor y baterias y arriba terminar de organizar cableado

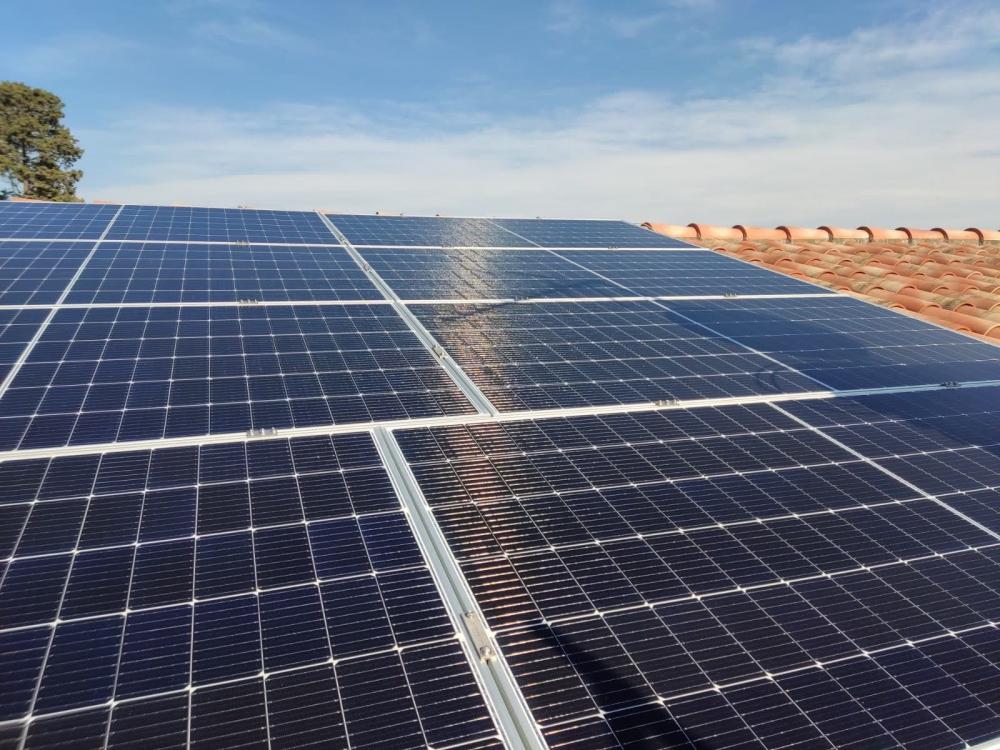

tengo 16 placas 450w

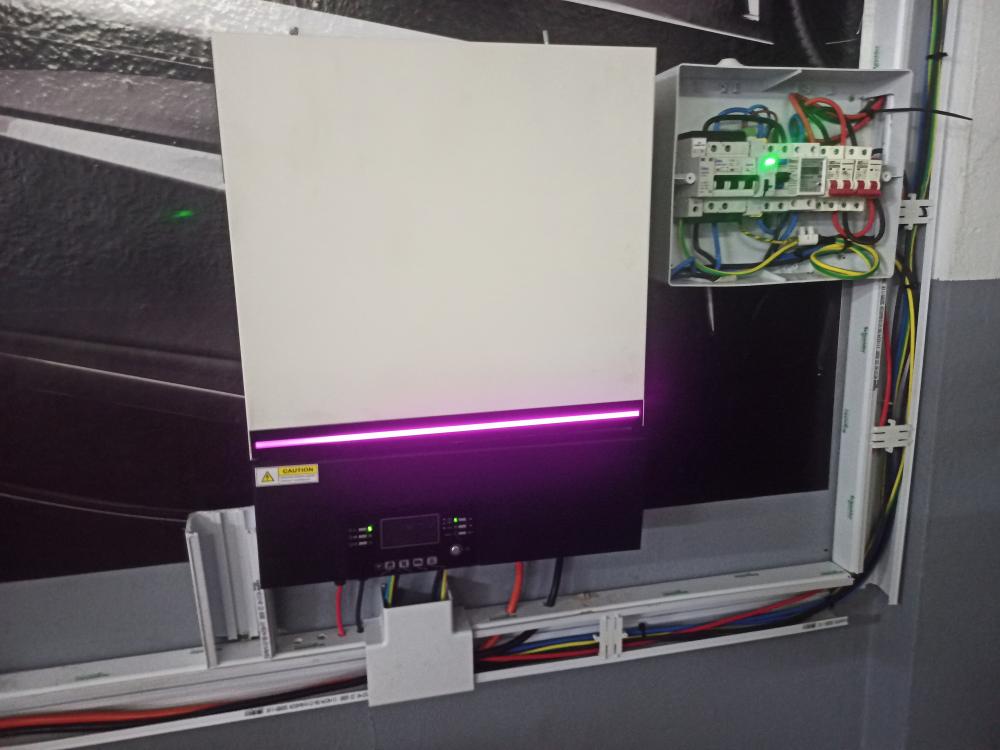

inversor 7200 voltronic
2 pylon 3600w

Archivo adjunto 25554
Archivo adjunto 25555
Archivo adjunto 25556
Archivo adjunto 25557
Archivo adjunto 25558
Archivo adjunto 25559
Archivo adjunto 25560

Cita:

---

Iniciado por gtavicecitysp

Bueno pues me pongo algunas fotos de la mia, con vuestro permiso y sabiendo que por aqui hay autenticas brutalidades, estoy contento, me falta terminar la colocacion del inversor y baterias y arriba terminar de organizar cableado

tengo 16 placas 450w
inversor 7200 voltronic
2 pylon 3600w

Archivo adjunto 25554
Archivo adjunto 25555
Archivo adjunto 25556
Archivo adjunto 25557
Archivo adjunto 25558
Archivo adjunto 25559
Archivo adjunto 25560

---

Hola.

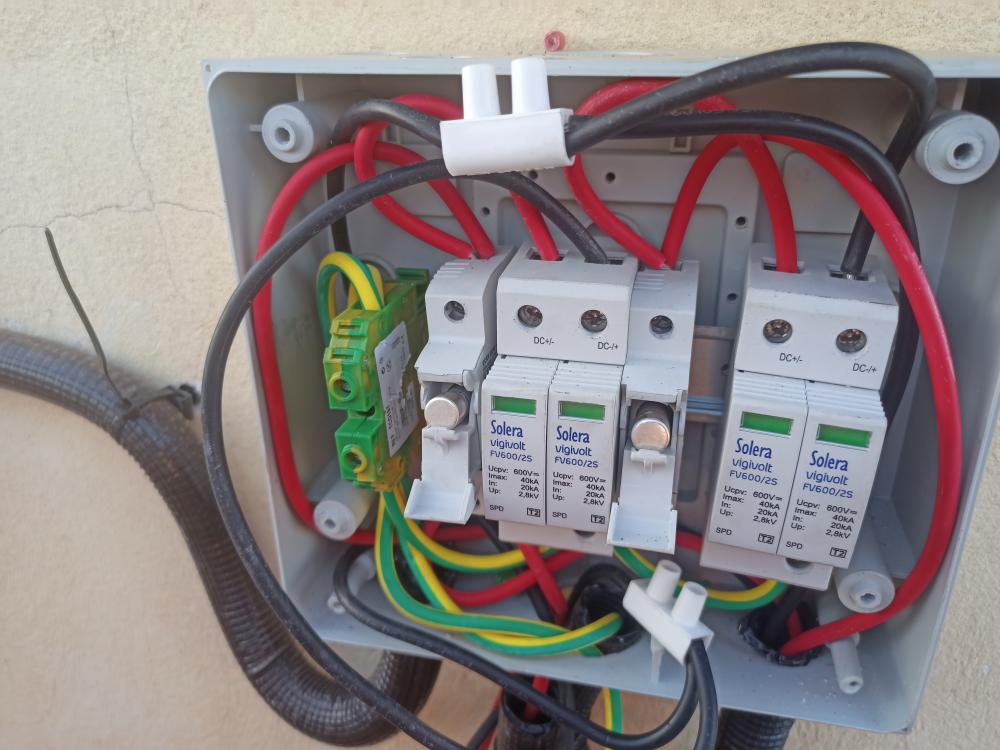

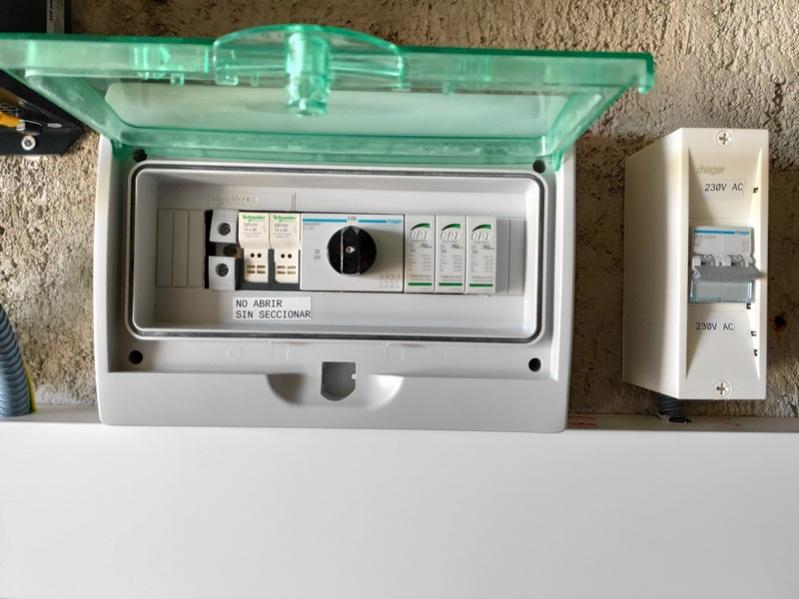

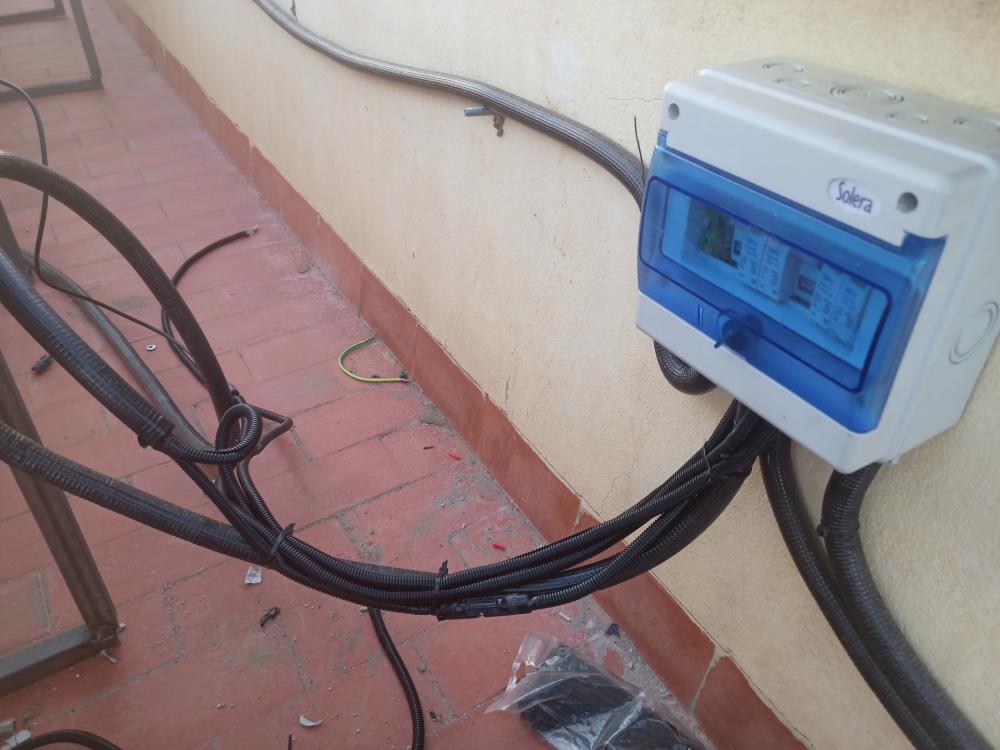

Tienes los protectores de sobretensión en paralelo con las placas. La única manera en que estos supresores te pueden salvar de algo es colocarlos después de los fusibles y proteger con fusibles tanto el positivo como el negativo.

Vale ,gracias

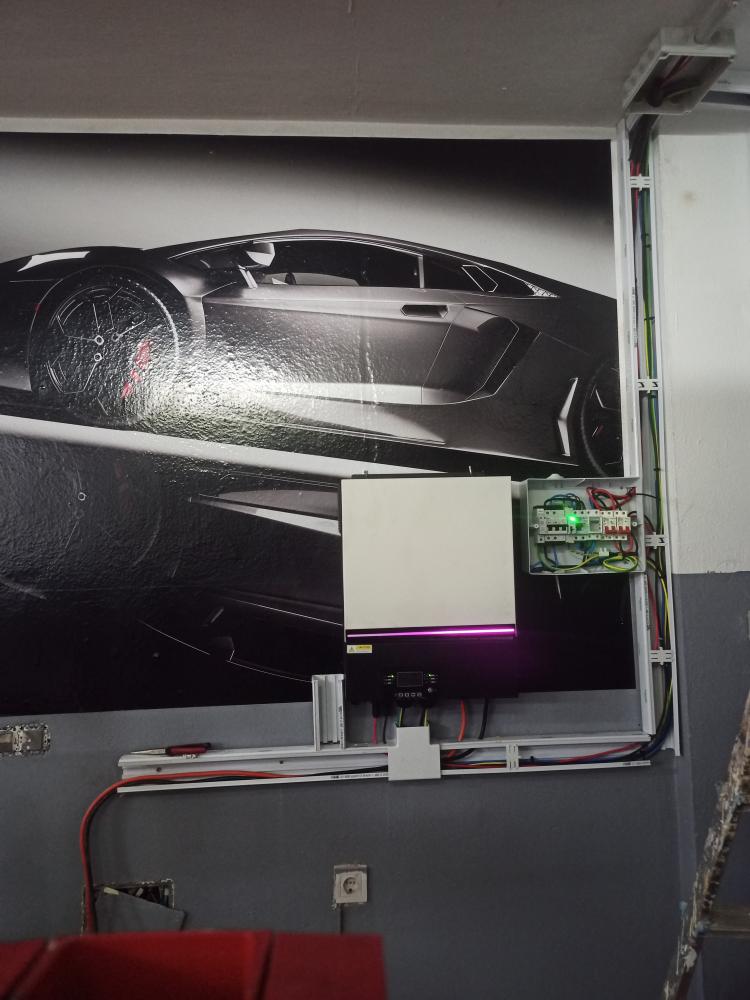

Hola! Os pongo fotos de mi instalación!

Archivo adjunto 25708
Archivo adjunto 25709

- - - - - - - - - - - - - - - - - - -

Cita:

---

Iniciado por penney

Buenos días,
adjunto algunas fotos de una instalación que hice recientemente en Mallorca.

Inversor STUDER XTH6000-48
Regulador STUDER VS-70
14 PANELES PEIMAR SG315M 315Wp 60 CELDAS
2 SOPORTES 35º ALUMERO
BATERÍA BYD 4KW 48V LITIO

Como había 85 metros entre el campo fotovoltaico y el regulador opté por el VS70 que soporta una tensión de entrada de 600V y así pude hacerlo en un solo string, de esta manera permitía una sección mucho menor. Todos los paneles están en serie.
Nota: La instalación de fontanería que se ve a la derecha esta inutilizada, sino hubiera buscado otro sitio aunque no había mucho.


Archivo adjunto 24674Archivo adjunto 24675Archivo adjunto 24676Archivo adjunto 24677Archivo adjunto 24678Archivo adjunto 24679Archivo adjunto 24680Archivo adjunto 24681Archivo adjunto 24682Archivo adjunto 24683Archivo adjunto 24684


saludos

---

Aún no tengo mi sistema funcionando, pero pensando ya en ampliarlo (sobretodo para invierno) cuando tengamos coches eléctricos en casa, este tipo de soportes para ponerlos en la cara norte hacia el sur me llaman mucho la atención, aunque me da miedo que hagan vela y el viento los arranque... Estoy entre algo así o de fachada según el precio...

A mi me parece una buena idea! seguro que así aprendemos todos de todos y vemos como trabajan los compañeros :)

Cita:

---

Iniciado por zapatorroto

Hola:
propngo crear un tema donde se cuelguen solo imagenes de instalaciones.

Entre baterias...entre paneles.. hacia inversores... como conectar interruptores de CA para CC...tableros de control...no se algo parecido a lo que Conchuo subió hace un tpo.

en lo personal creo q es una gran ayuda (de la gente con mas experiencia) para empezar a hacerse una idea y tener mas seguridad en lo que se hace y como.
como quien dice una imagen vale mas...

Saludos a todos.

---

buenos dias. donde puedo encontrar precios mejor calidad precio de paneles solares?

- - - - - - - - - - - - - - - - - - -

hola buenos dias. me gustaria saber cuanto puede costar una instalacion para una casa gracias
