Tema: Fotografías instalaciones fotovoltaicas aisladas

disculpe soy nuevo quiero que me diga (digan) como se instala el regulador que va entre la celda solar y la bateria y como saber si funciona.

Hola,

Ahi van las mias, la instalacion del agua con un deposito de 500L, la toma del agua en la parte de abajo, un desagüe arriba por si falla la boya, bomba shurflo, calderin o vaso de expansion de ACS de 18L.

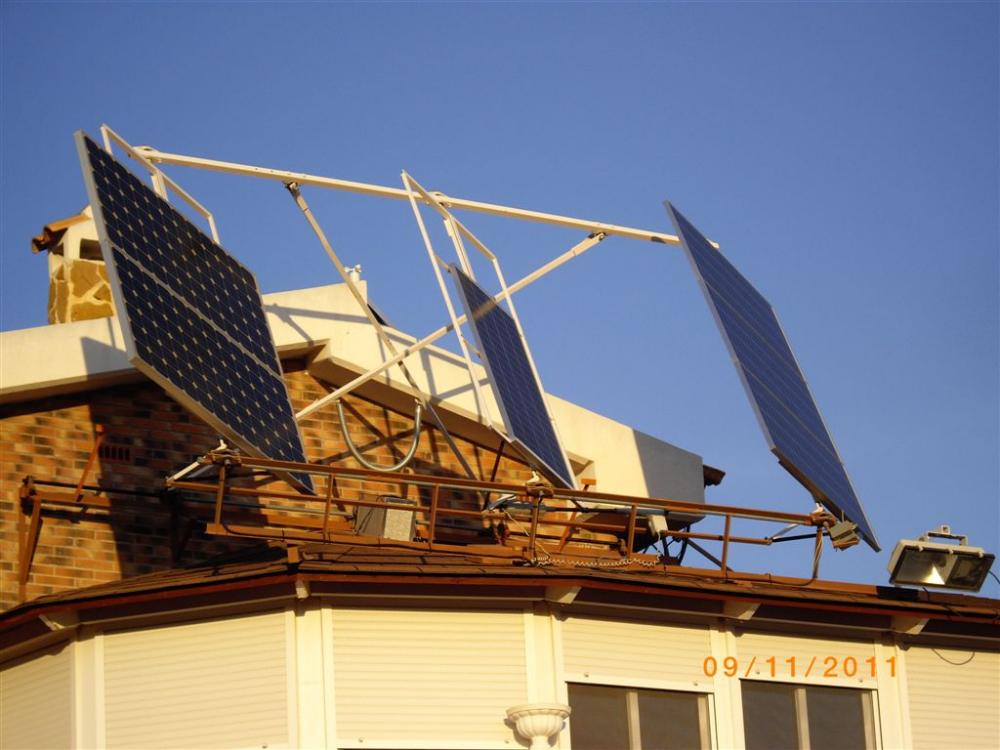

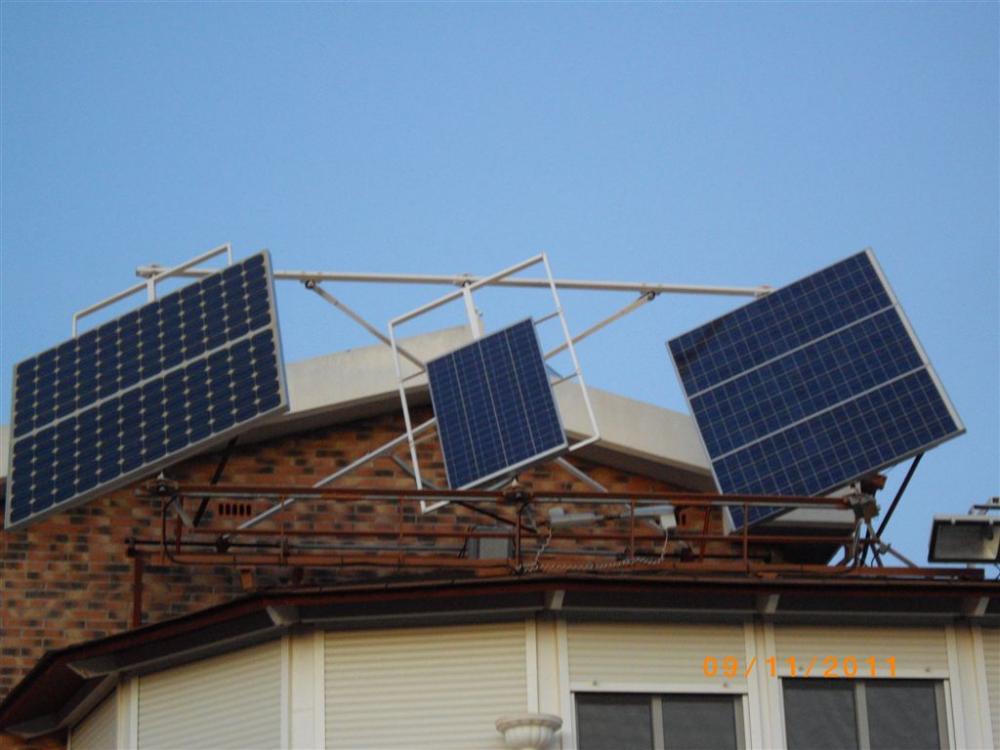

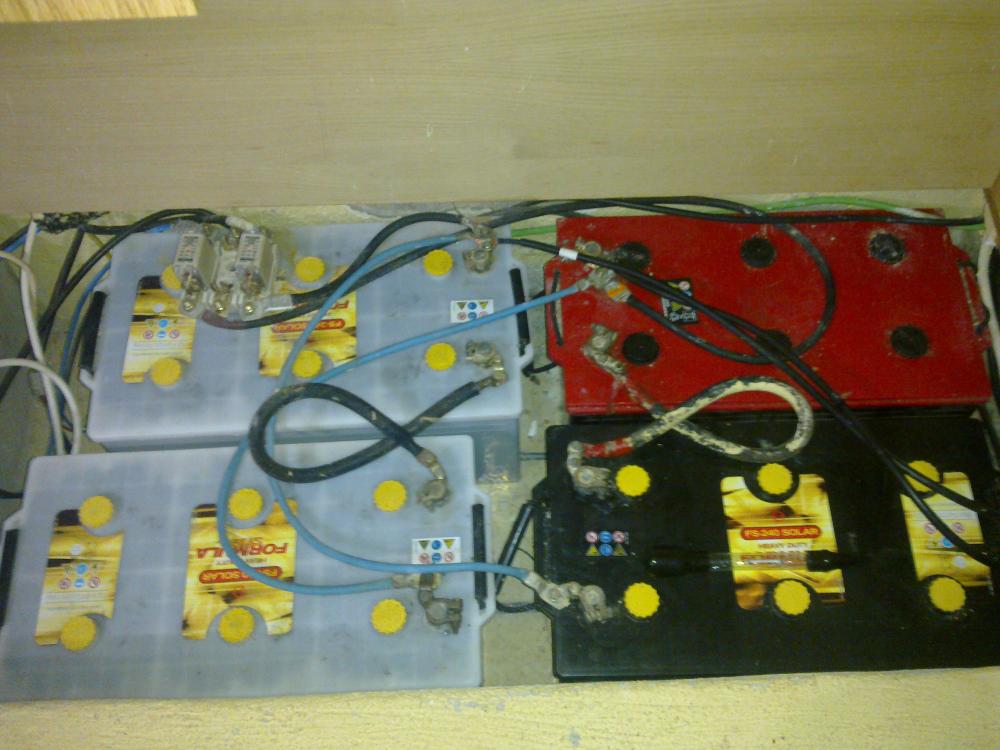

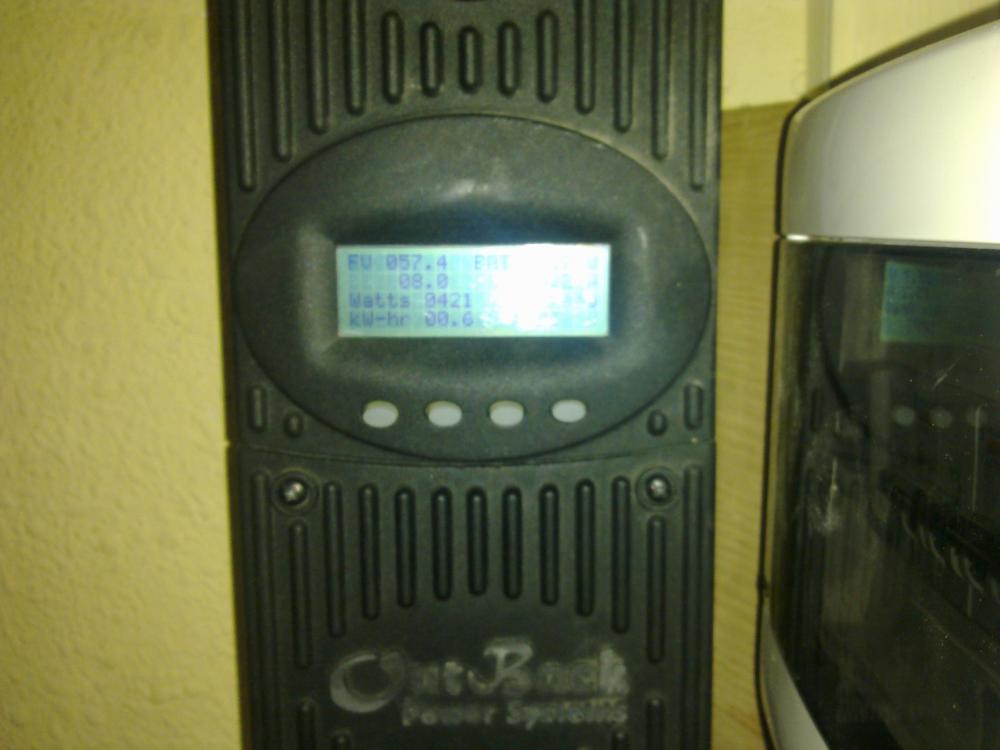

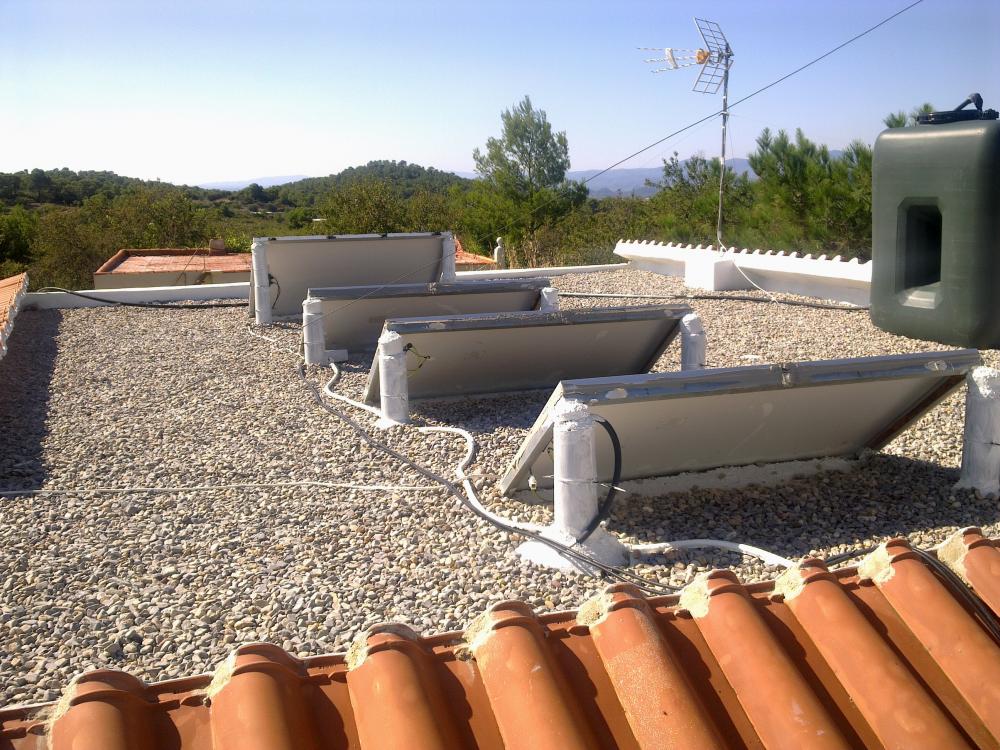

Tambien subo alguna de la instalacion FV que tengo para pruebas, esta provisional. Y de la base para la estructura donde iran definitivamente.

Saludos,

un cordial saludo.

Bueno realmente es secillo tienes que fiajarte bien en las polaridades de la intalacion, primero conecta los cables de salida del regulador en la salida de la bateria + y - despues conecta a la bateria este cable que sale del regulador + y - ,segun la cantidad de amperios que vas a menejar con los paneles y la carga y distancias de las mismas a los elementos, tienes que escojer el calibre de los cables, bueno realizado esto procedes a conectar los cables al panel + y - coloca un fusible para este cable segun la corriente que maneja el panel ,abre el circuito con el fusible y conecta + y - a la entrada del regulador que viene del panel, cierra el circuito y listo tu bateria deberia empezar a cargarse con los paneles en el dia !!! que regulador y que paneles y bateria vas a usar???

Bueno espero ayude!!

Luispe,

Si te quieres asegurar con el tema de las goteras lo mejor es cemento de juntas de dilatacion, el mismo que se pone cuando con la rasilla, hay una foto de las que he colgado en este post que se ve un porche con rasilla, me refiero a ese cemento. Y una capita de pintura plastica bien extendida tampoco le va a hacer daño.

Saludos,

Gracias como siempre por hacer critica constructiva, pero eso que tu dices lo desconozco, por otra parte lamalloria de los agujeros lo tapa la propia placa ya que va montada sobre las reglas y serian los puntos mas criticos la union entre la regla y la teja que me gusta la idea del sikaflex que es como una silicona preo con mejores prestaciones yo e sellado una grieta en un tubo de uralita con ese producto y despues de varios aaños sigue si perder y la verdad es que me resuelve muchos probremillas este material y confio en el (tampoco le pidas milagros)

Iniciado por chido

disculpe soy nuevo quiero que me diga (digan) como se instala el regulador que va entre la celda solar y la bateria y como saber si funciona.

Chido este hilo es de fotografías de instalaciones, deberías abrir uno nuevo con el título que quieras ponerle y en él hacer la pregunta.

Saludos

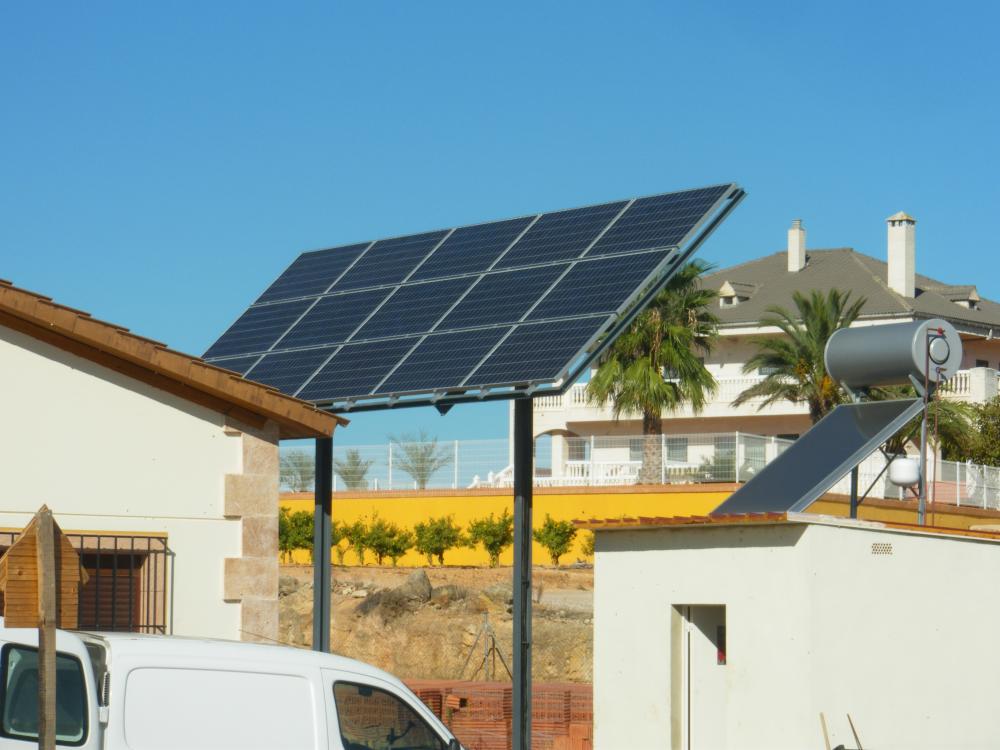

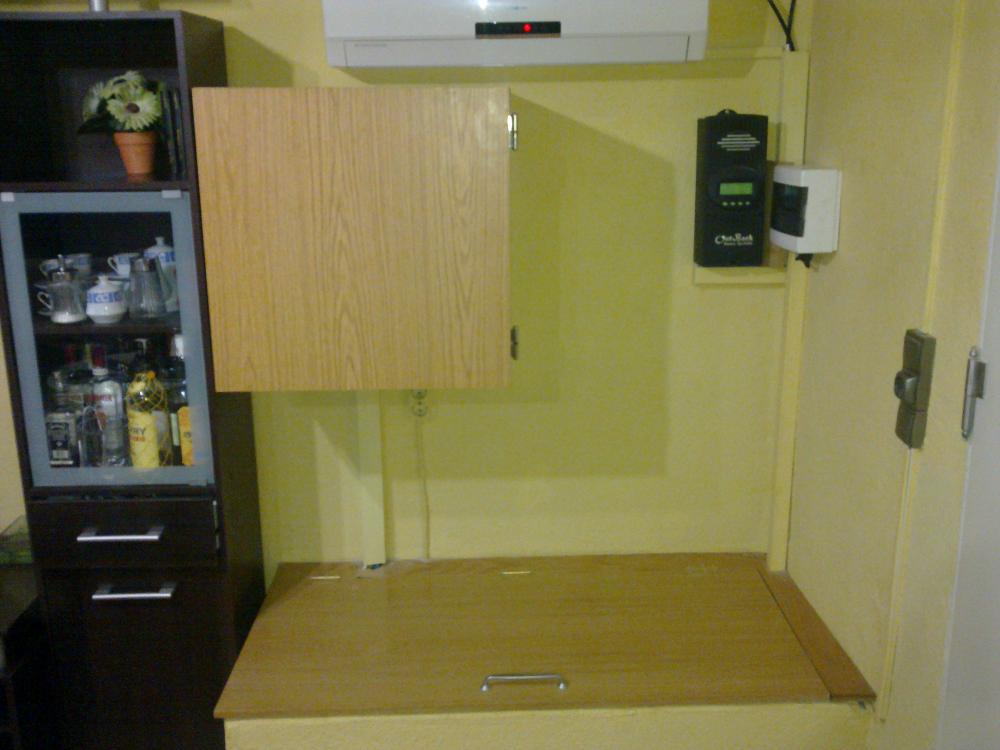

Bueno voy a poner un par de fotos, estas son de una instalación híbrida, fotovoltaica y eólica.

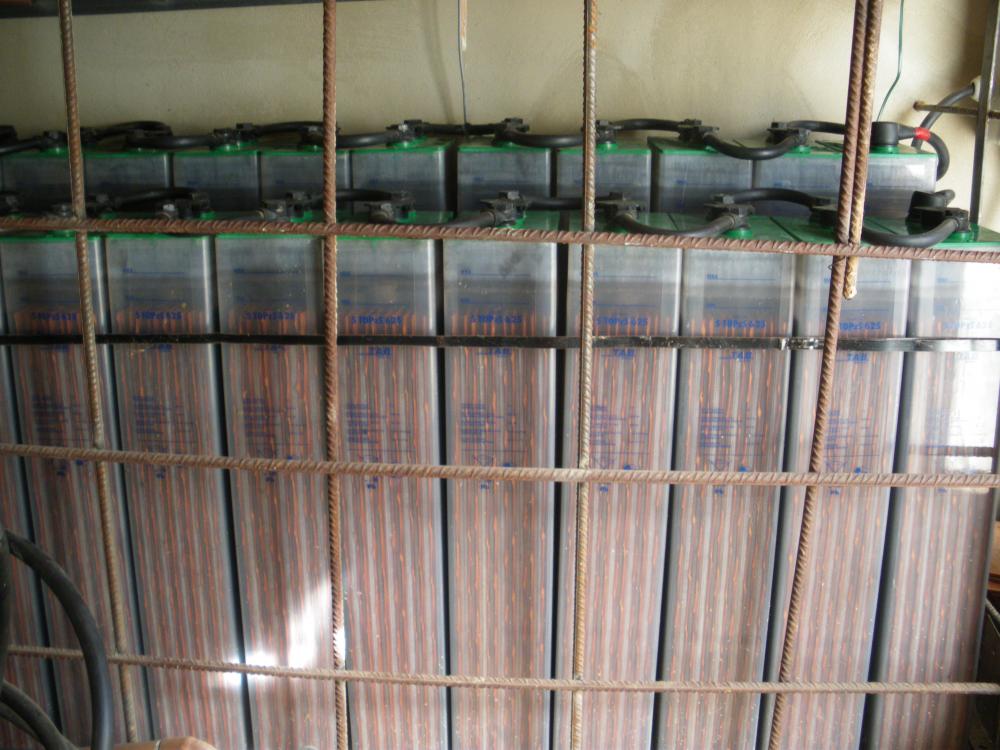

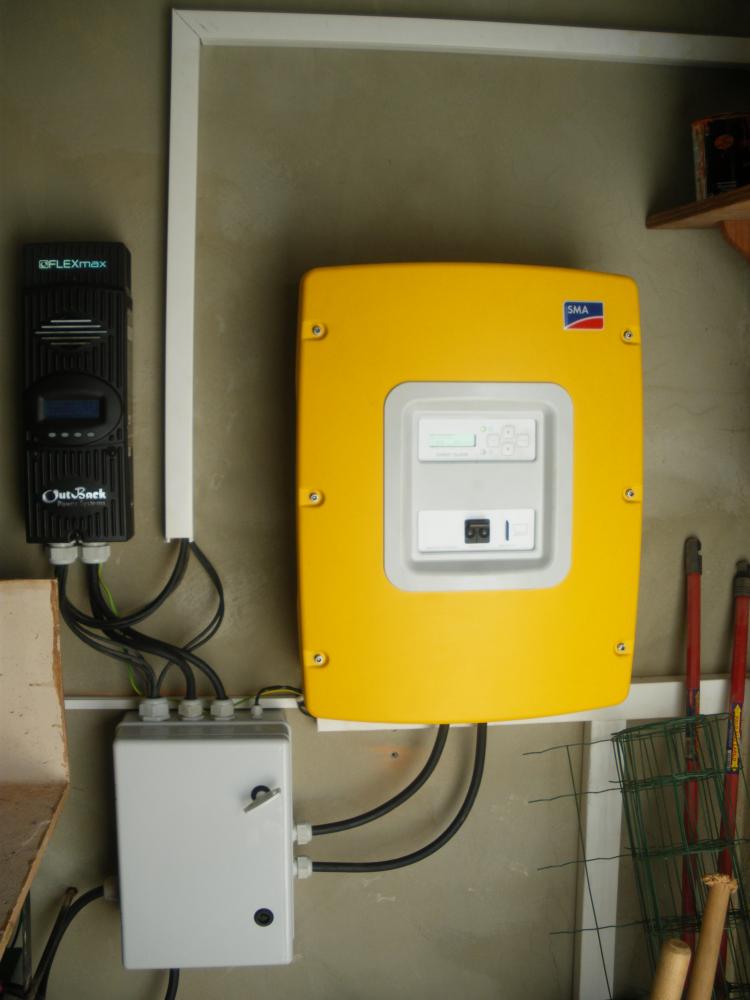

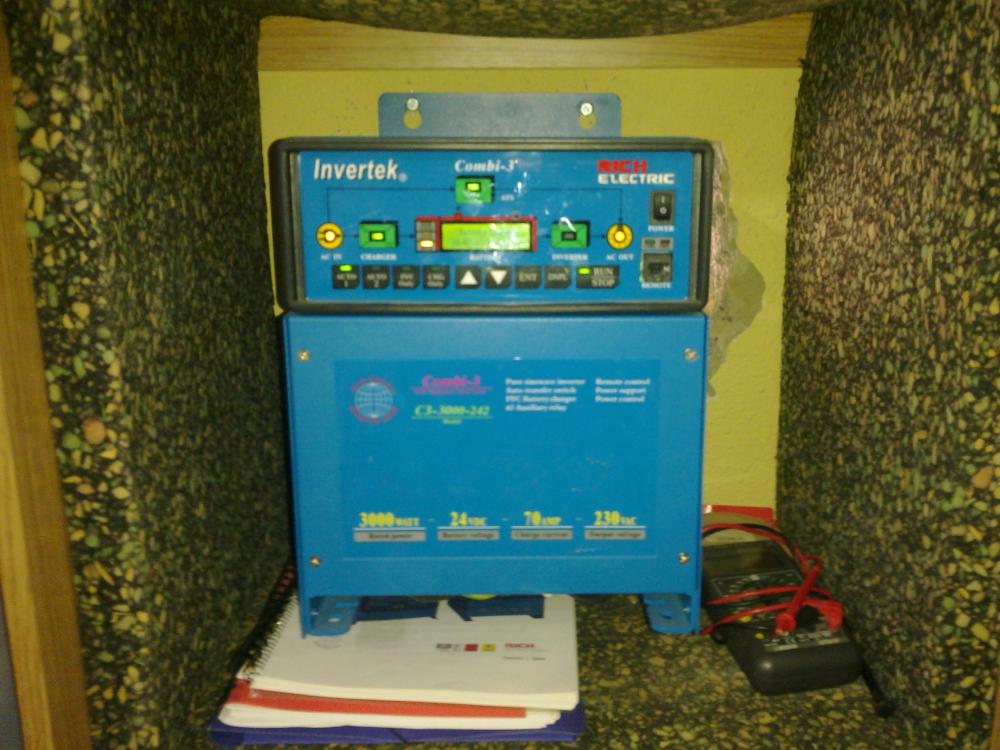

Esta instalación lleva 12 vasos de batería, un inversor de 3 Kw. un cuadro de protección con el regulador de carga incorporado otro regulador de carga de un aerogenerador Wisper y al fondo un cargador de baterías de 150 Amp. con arranque en rampa.





Este es el aerogenerador Wisper de 1.000 W. 24 V. no encuentro la foto de los paneles, porque la estructura soporte, era de inclinación variable, lástima.

Instalación de conexión a red de 5 Kw. realizada en la provincia de Granada, lamentablemente robaron los paneles







Pondre otra foto en otro post, porque el administrador del foro no me deja subir mas fotos en el mismo post...

Tercera y ultima foto por hoy

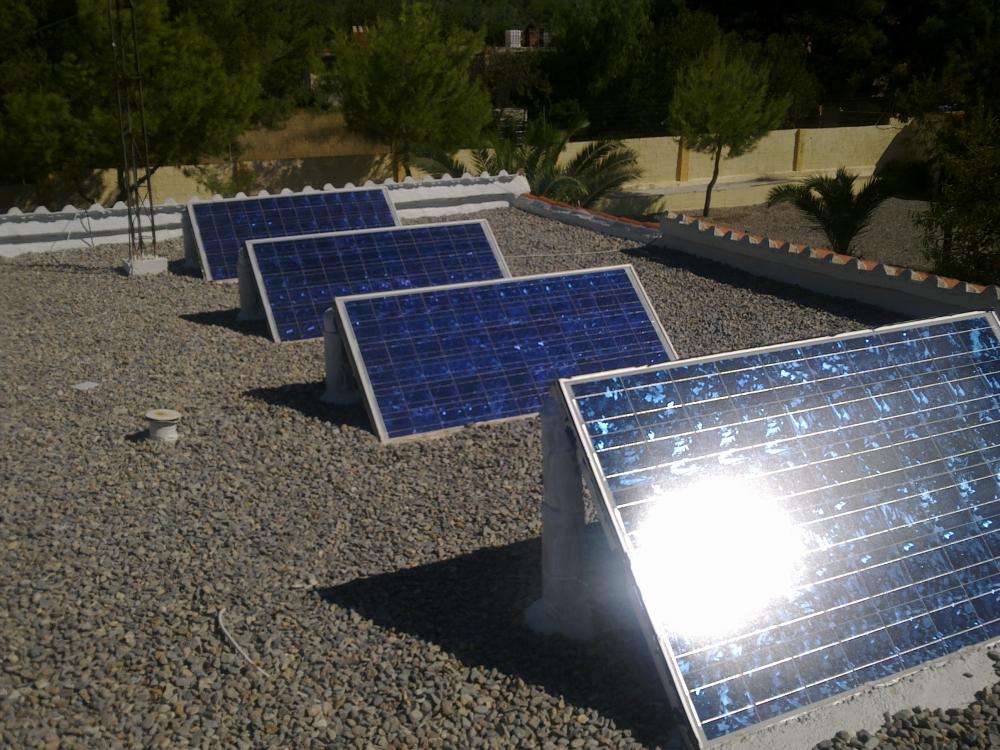

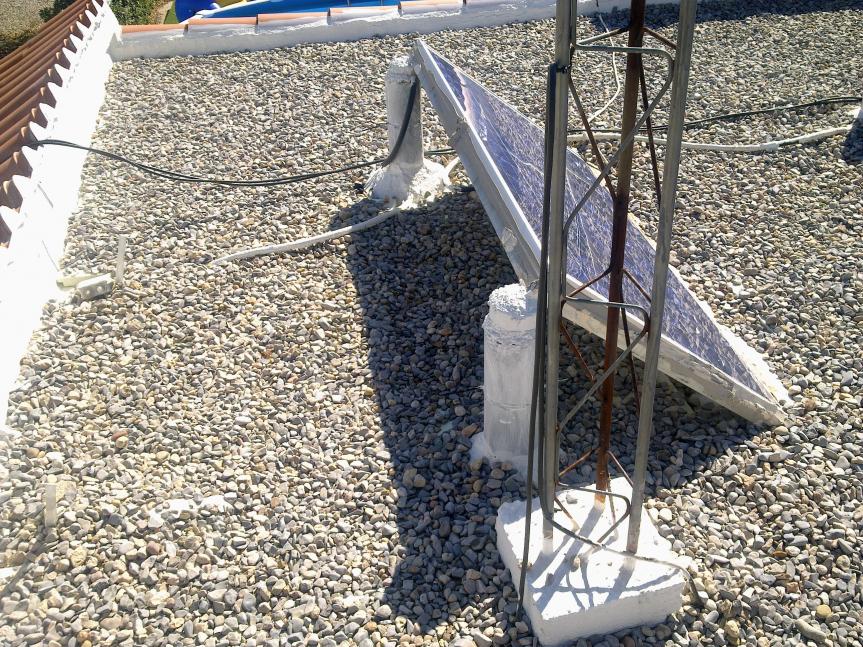

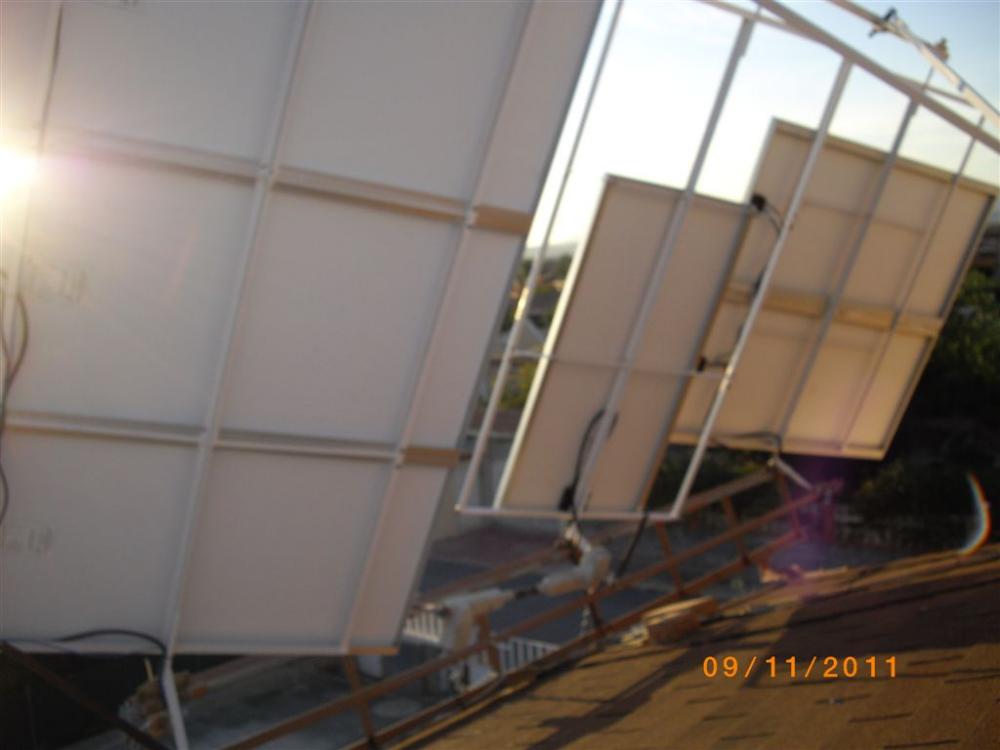

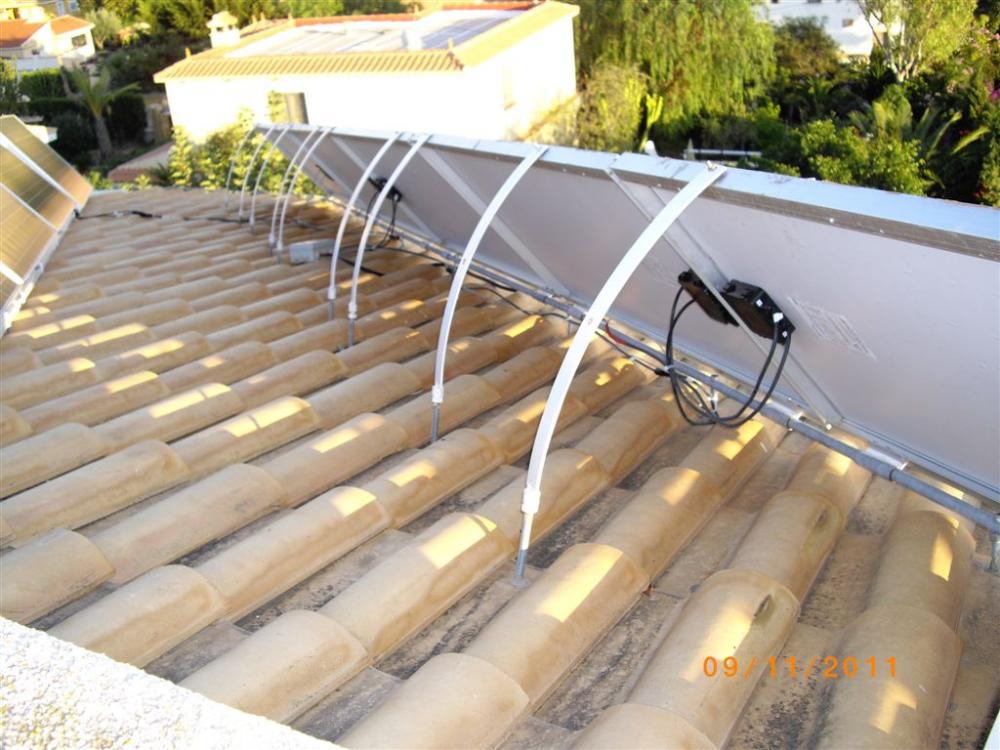

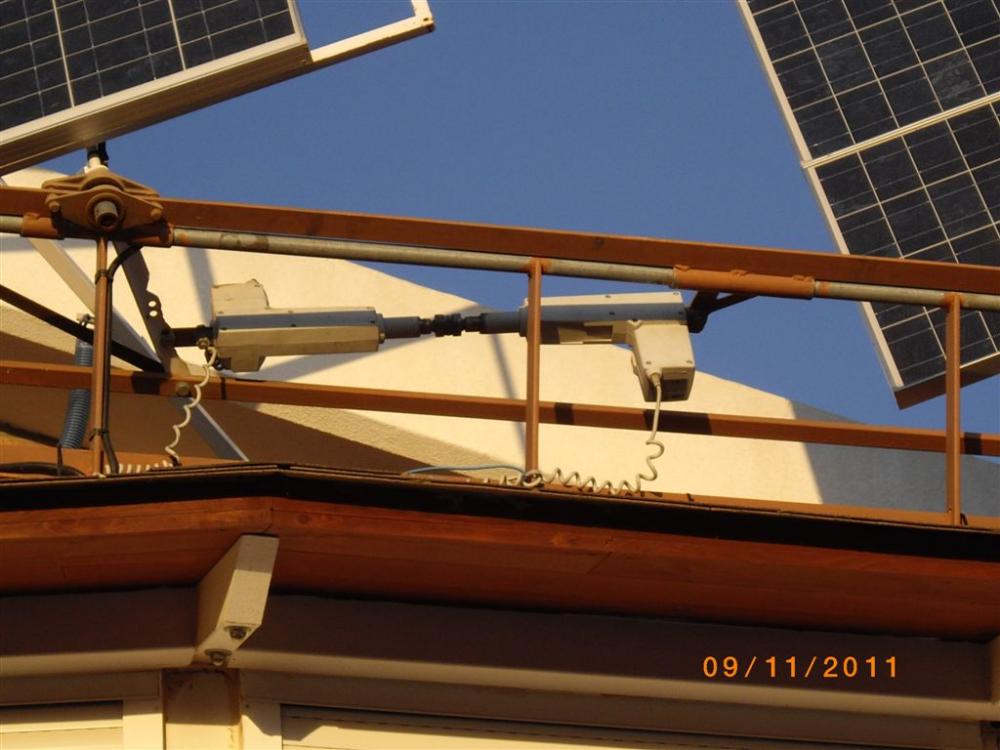

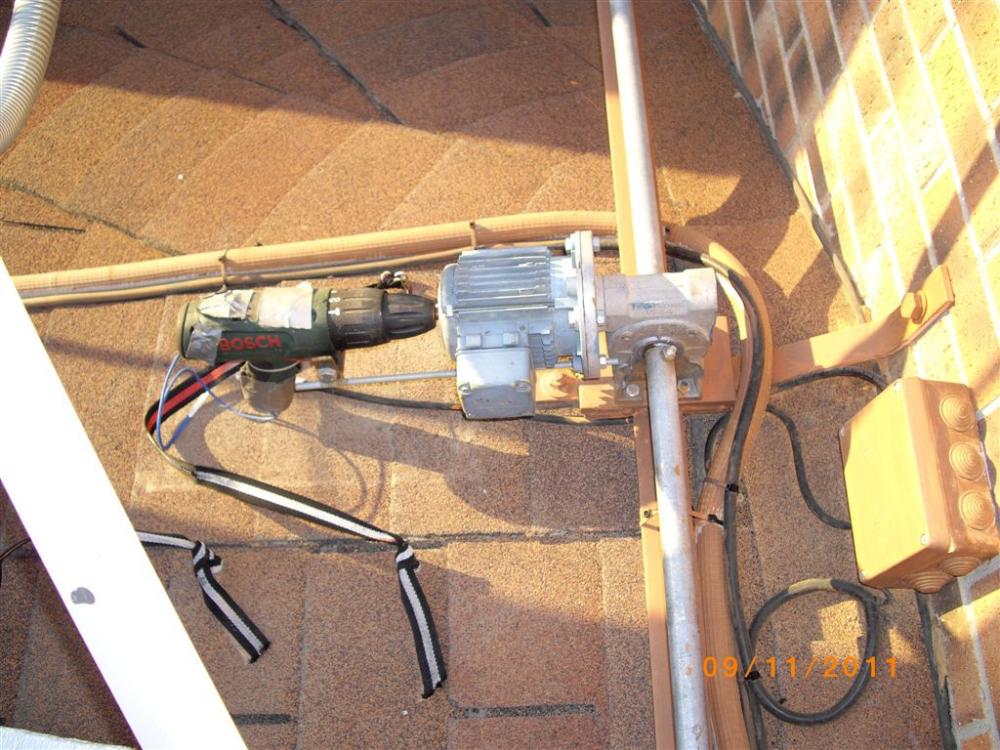

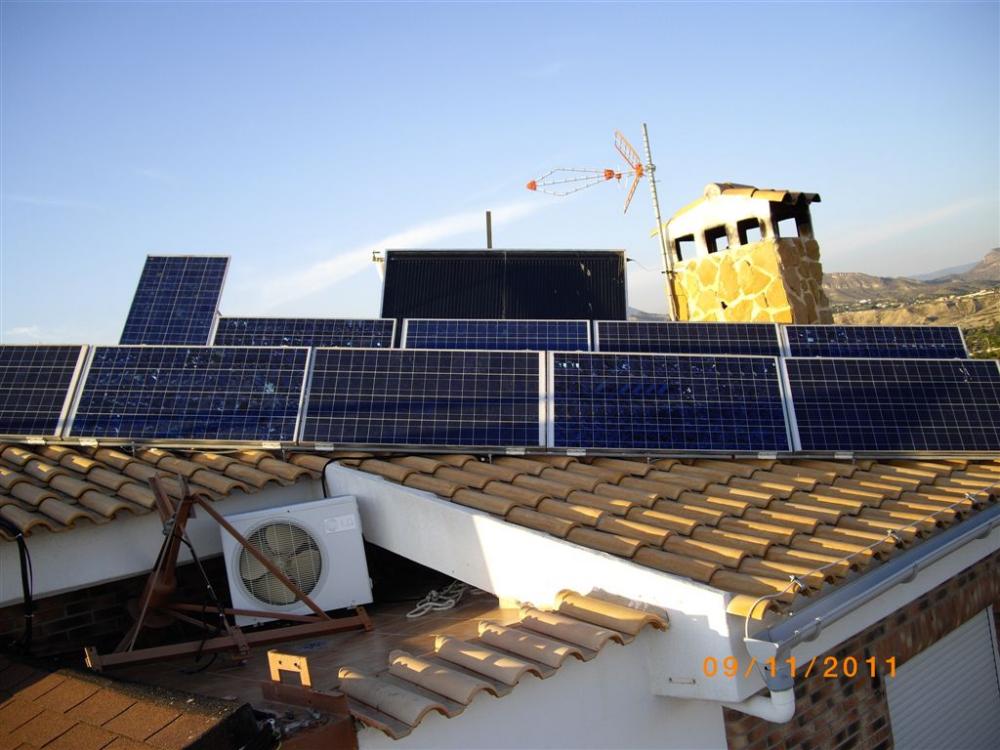

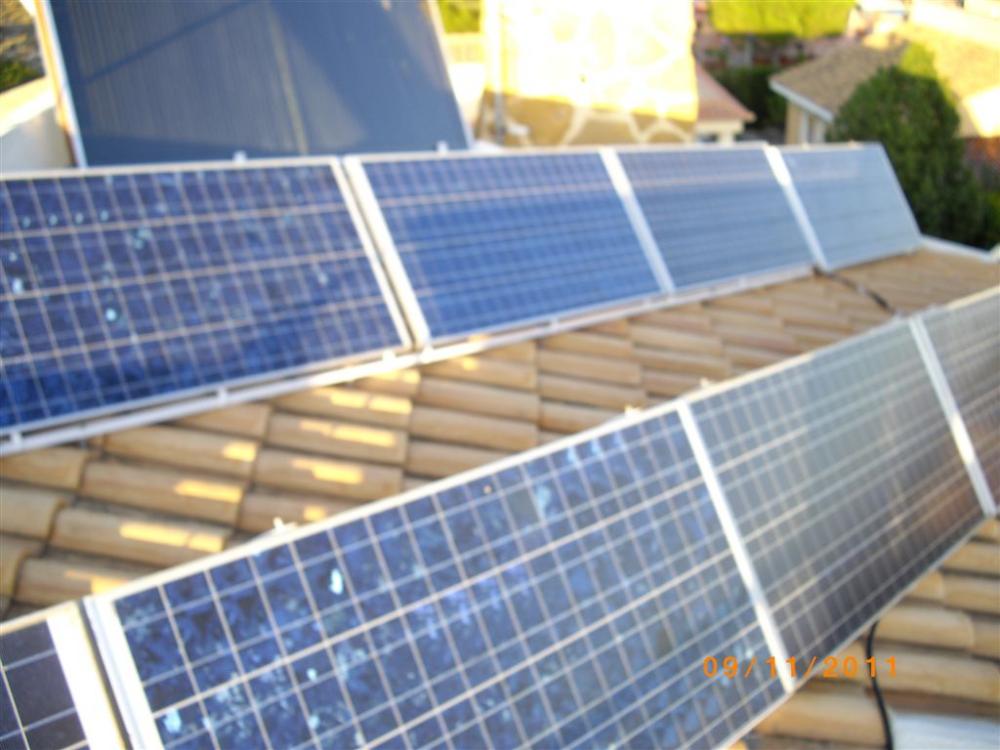

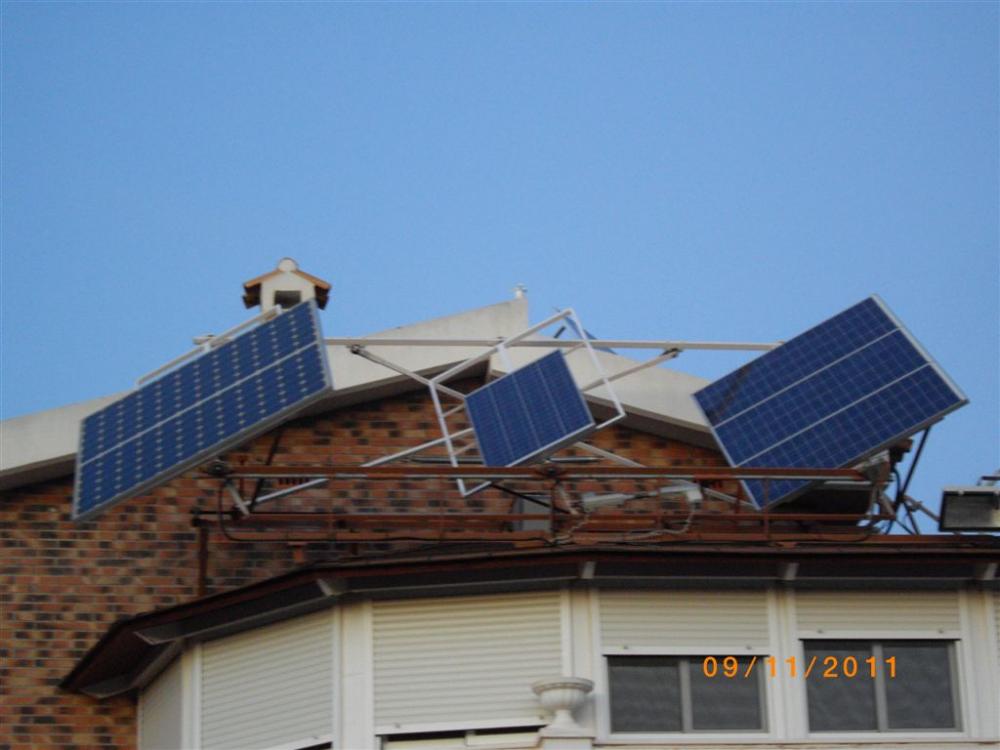

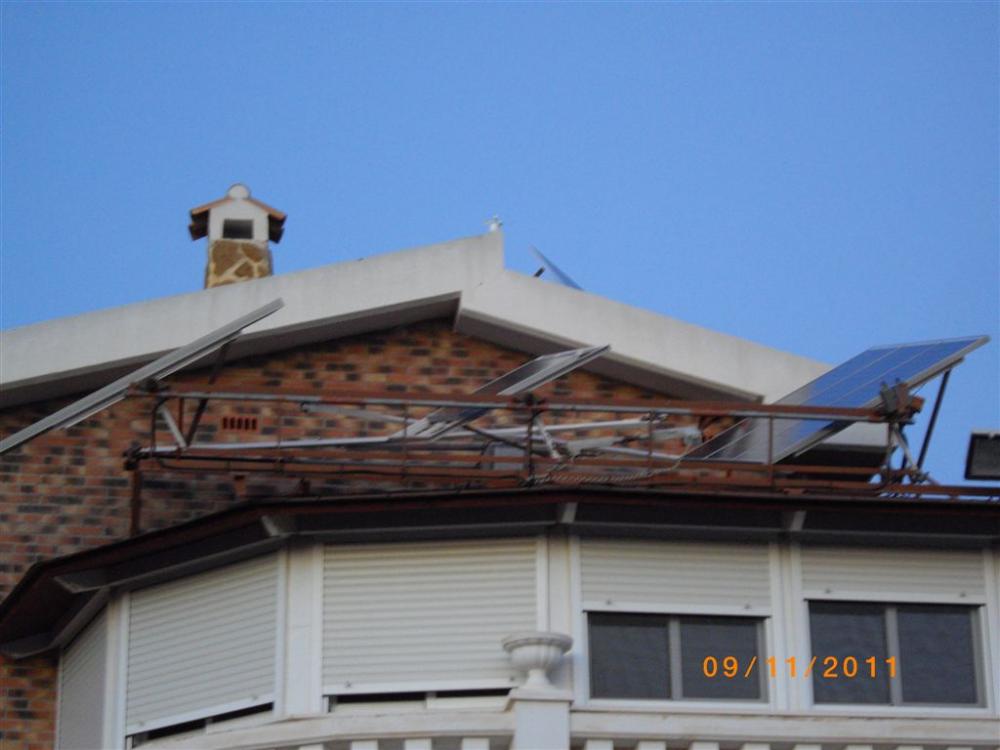

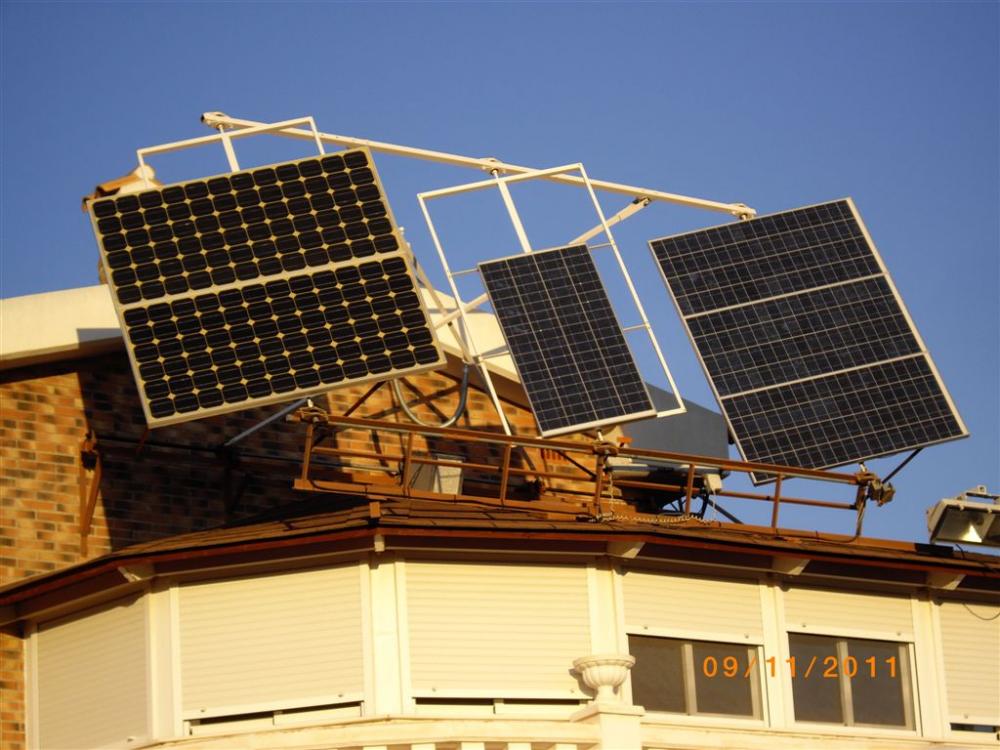

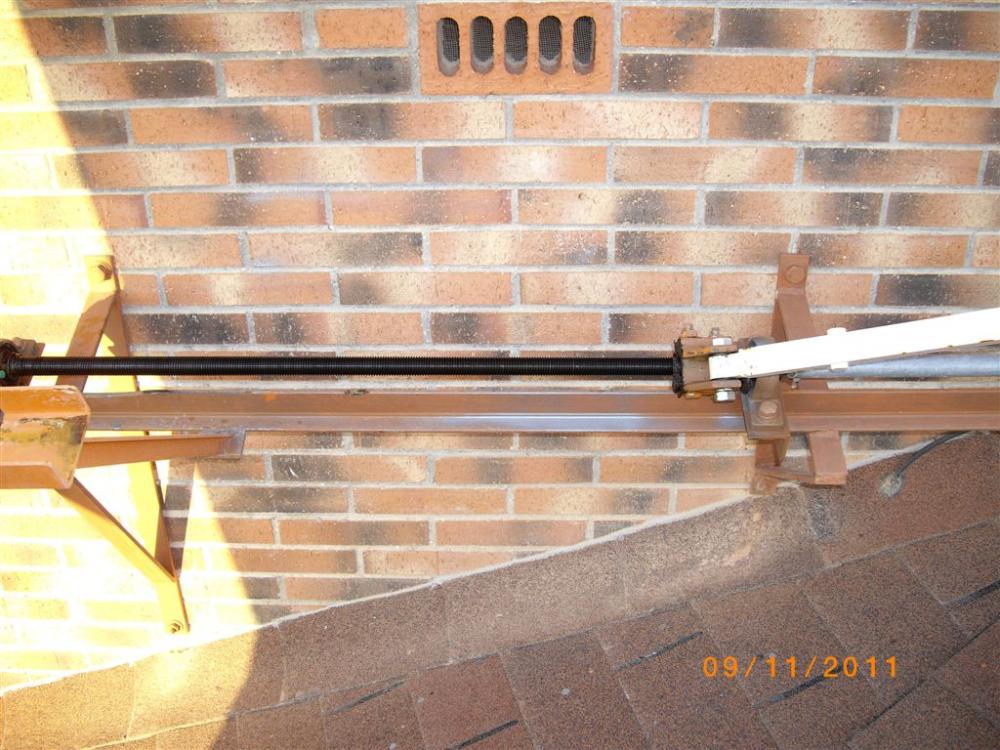

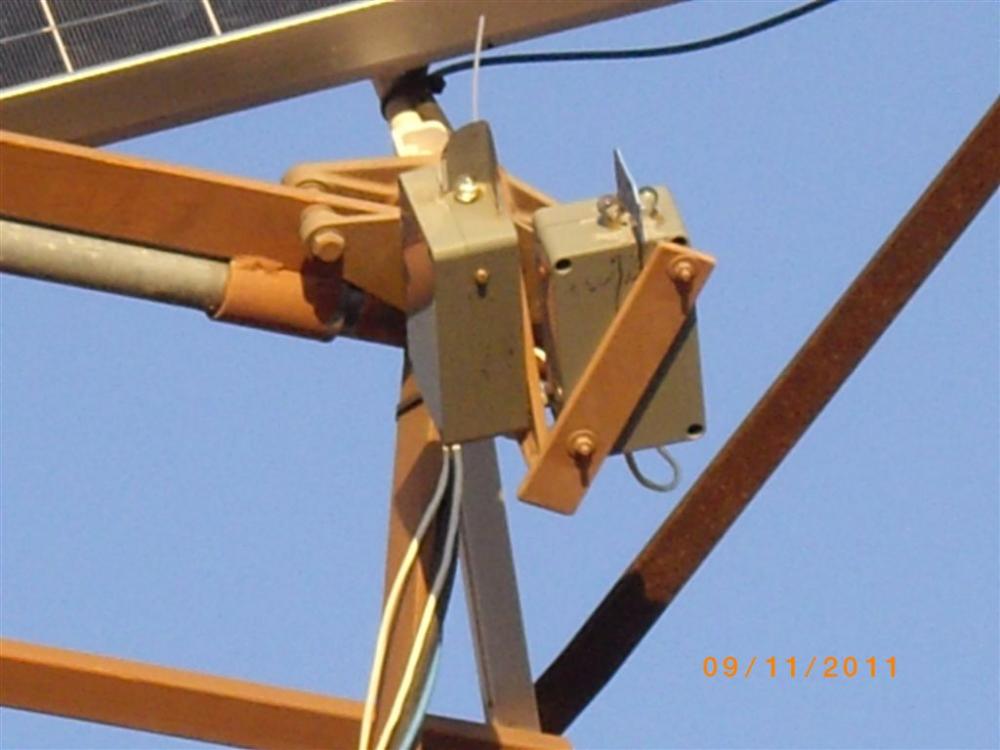

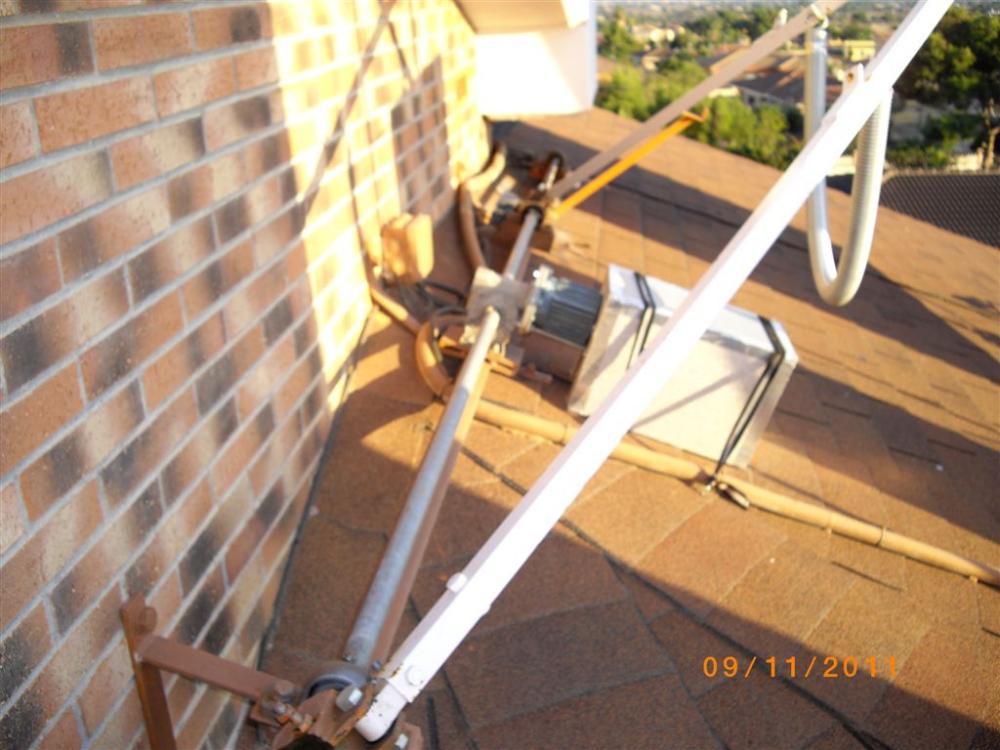

a ver que os parece como he anclado mis paneles. doy fe de que han aguantado el ultimo temporal con fuertes rachas de viento.como os prometi enseño mis resultados.el resto de la instalacion cuando la pula un poco subire tambien unas fotos.un saludo.
